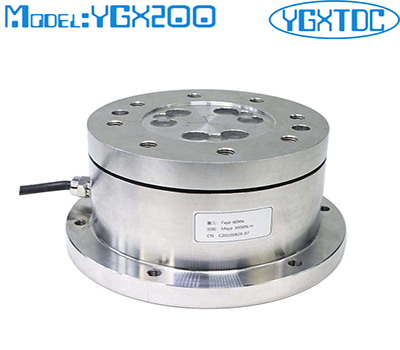

型号:YGX200 六维力传感器
特点和用途:
1）采用高强度优质17-4PH 不锈钢制作，具有屈服强度，过载能力高特点；
2）采用国际高水准应变计芯片，可实现高分辨率，高响应频率，高测试精度点；
3）100%自主的结构设计，出厂经过精心测试，耦合精度极高；
4）多种通信接口协议可以选择，提供调试软件或测试软件；
5）耐折弯高柔性线缆；
6）适用于机床切削，钻铣切削力检测，康复医疗器械，飞行器升力测试，机器人力控打磨、装配、拖动示教以及各类科学研究；
量程: Fx/Fy/Fz:30KN/60KN/100KN Tx/Ty/Tz:1000Nm /3000Nm/5000Nm (可提供定制)

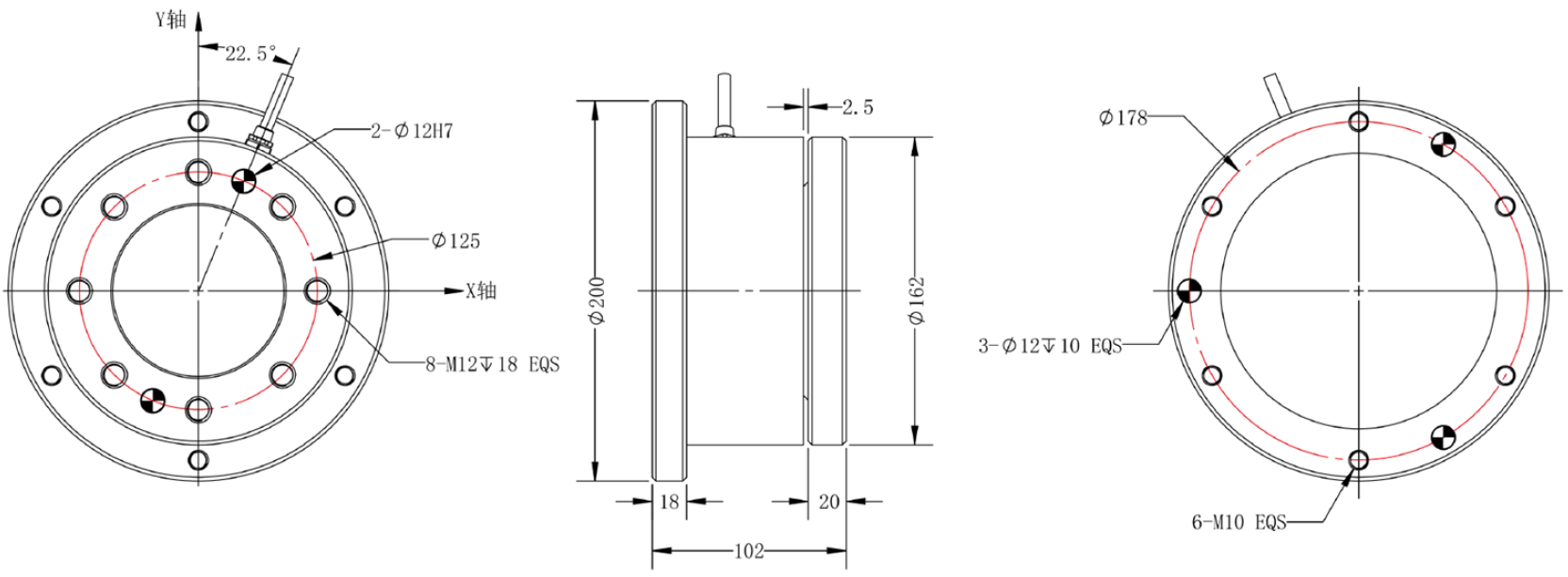

产品尺寸(mm)
技术规格:
|
型号
|
YGX200-30KN
|
YGX200-60KN
|
YGX200-100KN
|
|
量程
|
Fx/Fy/Fz
|
30KN/30KN/30KN
|
60KN/60KN/60KN
|
100KN/100KN/100KN
|
|
Tx/Ty/Tz
|
1000Nm
|
3000Nm
|
5000Nm
|
|
机械特性
|
|
重量
|
约 10kg
|
|
材质
|
不锈钢 17-4PH
|
|
尺寸
|
Φ200mm×102mm
|
|
防护等级
|
IP65
|
|
过载能力
|
300%FS
|
|
刚度
(计算)
|
Fx
|
1.6x107 N/m
|
|
Fy
|
1.6x107 N/m
|
|
Fz
|
1.3x107 N/m
|
|
Mx
|
6059.99Nm/rad
|
|
My
|
6059.99Nm/rad
|
|
Mz
|
10056.99Nm/rad
|
|
电气特性
|
|
输入/输出阻抗
|
350Ω
|
|
通讯接口
|
Mv 矩阵
|
|
工作电压
|
5-15V DC
|
|
电缆长度
|
5m
|
|
精度等级
|
|
分辨率
|
优于0.1% FS
|
|
非线性
|
优于0.2% FS
|
|
精度
|
优于0.3% FS
|
|
重复性
|
优于0.2% FS
|
|
耦合精度
|
优于1.5% FS
|
|
迟滞性
|
优于0.3% FS
|
|
温度特征
|
|
温度零点漂移
|
0.2%FS/10℃
|
|
零点漂移
|
0.1%FS/30min
|
|
存储温度
|
-25°C～70°C
|
|
使用环境
|
0°C～40°C，20～80% RH
|
|
扩展接口
|
0±10v, /Ethercat,/Modbus-TCP,/Ethernet,/Canopen,/Modbus-RTU
|
