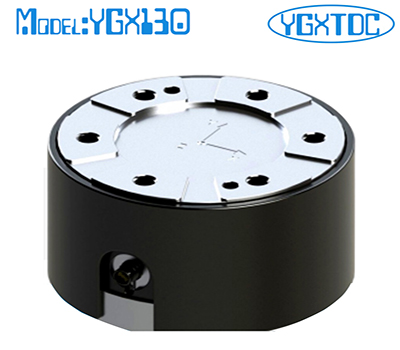

型号:YGX130 六维力传感器
特点和用途:
1）采用高强度优质铝合金和17-4PH 不锈钢制作，具有屈服强度，过载能力高特点；
2）采用国际高水准应变计芯片，可实现高分辨率，高响应频率，高测试精度点；
3）100%自主的结构设计，出厂经过精心测试，耦合精度极高；
4）多种通信接口协议可以选择，提供调试软件或测试软件；
5）耐折弯高柔性线缆；
6）适用于航空航天、机器人、汽车和医学研究（骨科和生物力学）。
7）传感器有各种容量范围和尺寸，可以根据您的需求，提供定制设计，以适应不同的量程。
量程: Fx/Fy/Fz:1KN/5KN/15KN Tx/Ty/Tz:200Nm /500Nm/1200Nm (可提供定制)
技术规格:
|
型号
|
YGX130-1000N
|
YGX130-5000N
|
YGX130-15000N
|
|
量程
|
Fx/Fy/Fz
|
1KN /1KN /1KN
|
5KN/5KN/5KN
|
15KN/15KN/15KN
|
|
Tx/Ty/Tz
|
200Nm
|
500Nm
|
1200Nm
|
|
额定输出
|
±0.4mV/V
|
|
零点输出
|
＜2
|
|
非线性
|
±0.1%FS
|
|
滞后
|
±0.1%FS
|
|
重复性
|
±0.2%FS
|
|
蠕变
|
±0.1%（20分钟）
|
|
零点温度漂移
|
±0.01%FS
|
|
灵敏度温度漂移
|
±0.05%FS
|
|
温度补偿范围
|
-10~+70℃ ; +14~+158℉
|
|
工作温度范围
|
-10~+80℃ ; +14~+185℉
|
|
材质
|
1KN 5KN:铝合金；15KN：不锈钢 17-4PH；外壳：黑色阳极氧化铝
|
|
尺寸
|
Φ130mm×H80mm
|
|
防护等级
|
IP65
|
|
安全过载
|
150%FS
|
|
极限过载
|
300%FS
|
|
串扰
|
±1%
|
|
输入阻抗
|
350Ω±10Ω
|
|
输出阻抗
|
350Ω±10Ω
|
|
工作电压
|
5V DC
|
|
线缆长度
|
5m
|
