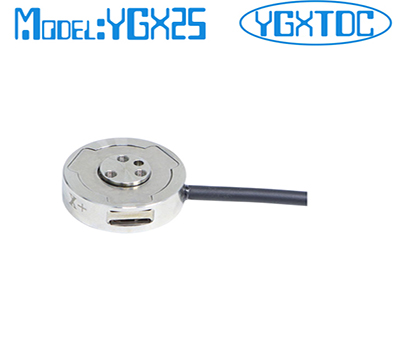

型号:YGX25 六维力传感器
特点和用途::
1) 采用高强度优质铝合金或17-4PH不锈钢制作，具有屈服强度，过载能力高特点；
2) 采用国际高水准应变计芯片，可实现高分辨率，高响应频率，高测试精度点；
3) 100%自主的结构设计，出厂经过精心测试，耦合精度极高；
4) 多种通信接口协议可以选择，基本覆盖国内外主流的协作机器人接口；
5) 提供调试软件或测试软件；
6) 耐折弯高柔性线缆；
7) 适用于康复医疗器械，生物仿生实验，飞行器升力测试，机器人力控打磨、装配、拖动示教以及各类科学研究；
量程: Fx/Fy/Fz:15N/30N/50N Mx/My/Mz:0.5Nm/1Nm/3Nm (可提供定制)

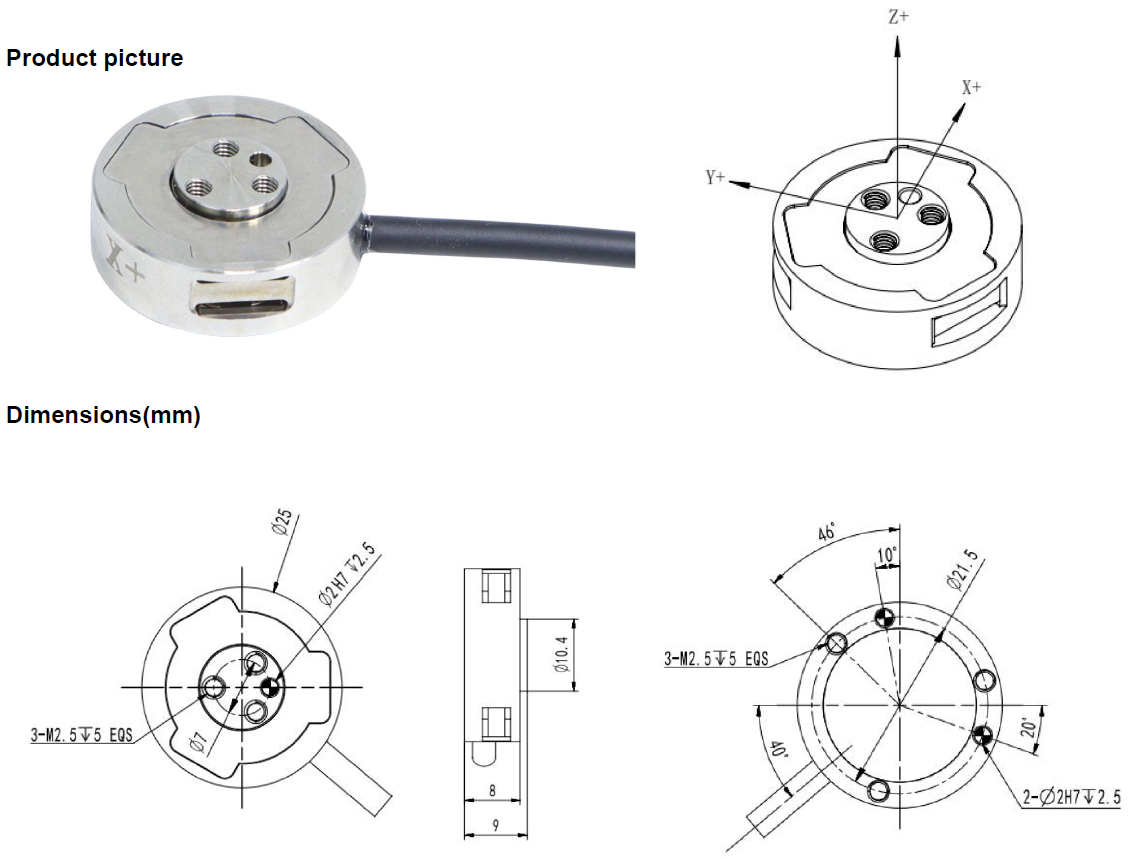

产品尺寸：
技术规格:
|
型号
|
YGX25-15N
|
YGX25-30N
|
YGX25-50N
|
|
量程
|
Fx/Fy/Fz
|
15N/15N/15N
|
30N/30N/30N
|
50N/50N/50N
|
|
Mx/My/Mz
|
0.5Nm
|
1Nm
|
3Nm
|
|
机械特性
|
|
重量
|
约 40g
|
|
材质
|
铝合金/17-4PH
|
|
尺寸
|
Φ25mm×9mm
|
|
防护等级
|
IP65
|
|
过载能力
|
300%FS
|
|
电气特性
|
|
输入/输出阻抗
|
350Ω
|
|
通讯接口
|
Mv 矩阵
|
|
工作电压
|
5-15V DC
|
|
电缆长度
|
5m
|
|
精度等级
|
|
分辨率
|
优于 0.1% FS
|
|
非线性
|
优于0.2% FS
|
|
精度
|
优于0.3% FS
|
|
重复性
|
优于0.2% FS
|
|
耦合精度
|
优于1.5% FS
|
|
滞后精度
|
优于0.3% FS
|
|
温度特征
|
|
温度零点漂移
|
0.2%FS/10℃
|
|
零点漂移
|
0.1%FS/30min
|
|
存储温度
|
-25°C～70°C
|
|
使用环境
|
0°C～40°C，20～80% RH
|
|
扩展接口
|
0±10v, /Ethercat,/Modbus-TCP,/Ethernet,/Canopen,/Modbus-RTU
|
