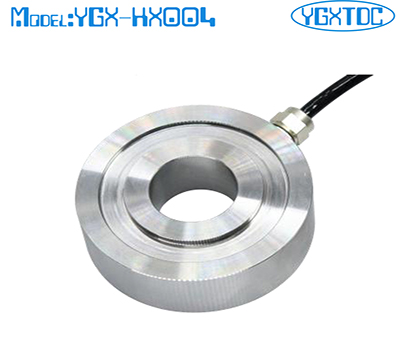

型号: YGX-HX004
特点和用途:
1.稳定性高
2.螺栓预紧力传感器

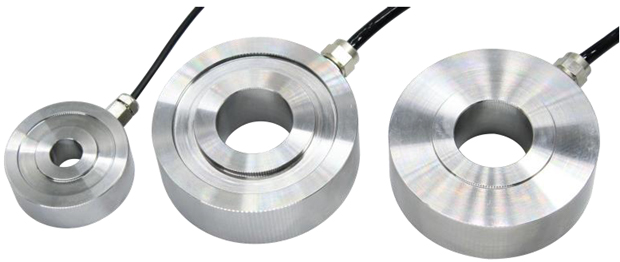

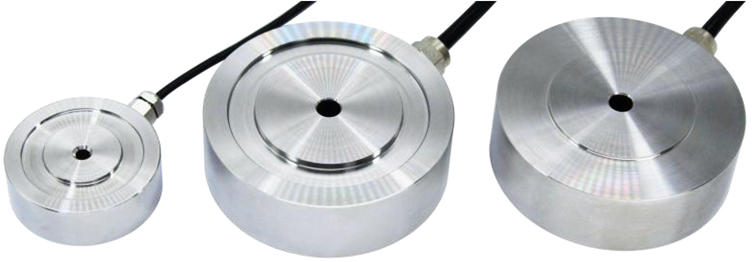

3.可定制内孔尺寸
4.可非标定制
5.优质不锈钢材质
6.广泛应用于各类设备的螺栓监测、垫圈螺栓
7.预紧力传感器，采用优质不锈钢材料，内孔可定制通孔或螺纹孔，适用于螺栓紧固力检测以及一些安装空间受限制的测力场所。以及自动化设备及测试领域。
量程: 0.5KN, 1KN, 2KN, 5KN, 10KN, 20KN,50KN,100KN,200KN

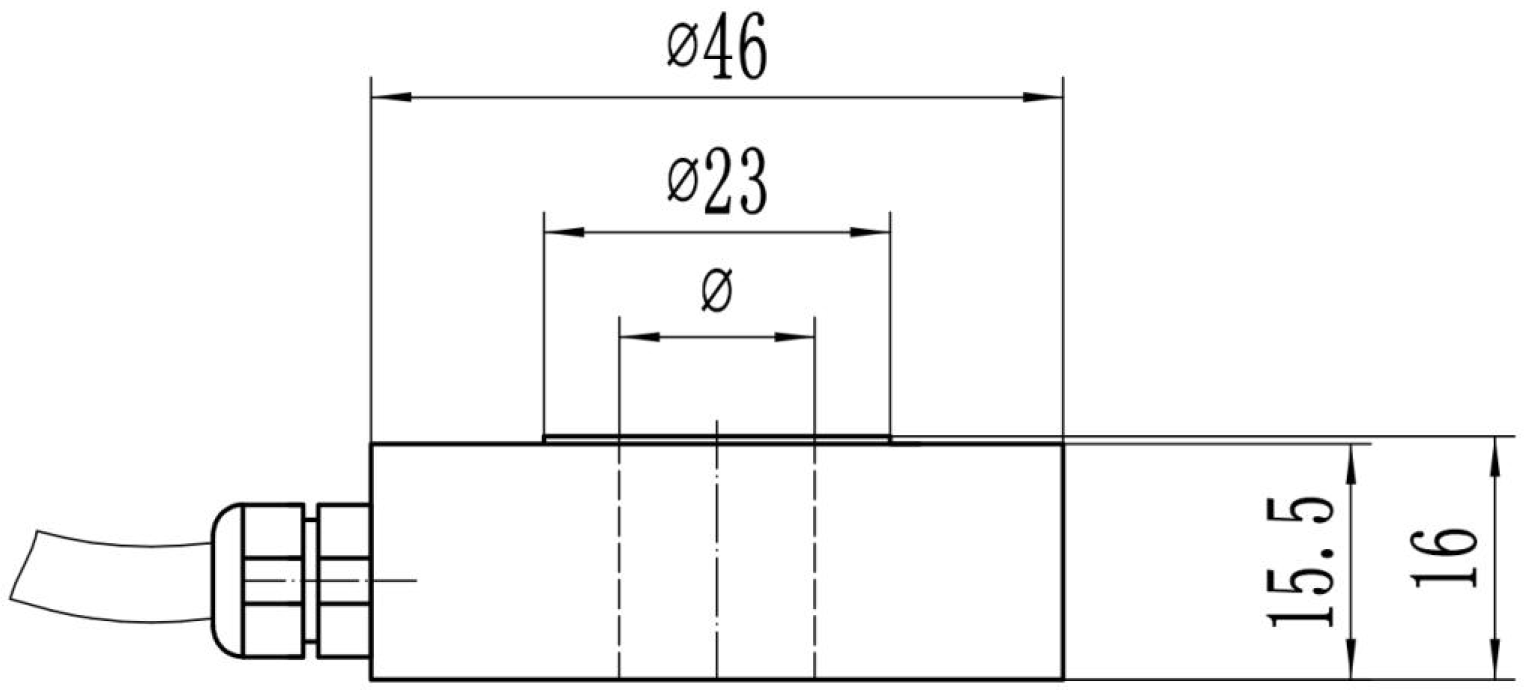

尺寸(mm):
|
量程
|
0.5 KN
|
1 KN
|
2 KN
|
5 KN
|
10 KN
|
20 KN
|
|
Φ（mm）
|
4-16(可以定制)
|
|

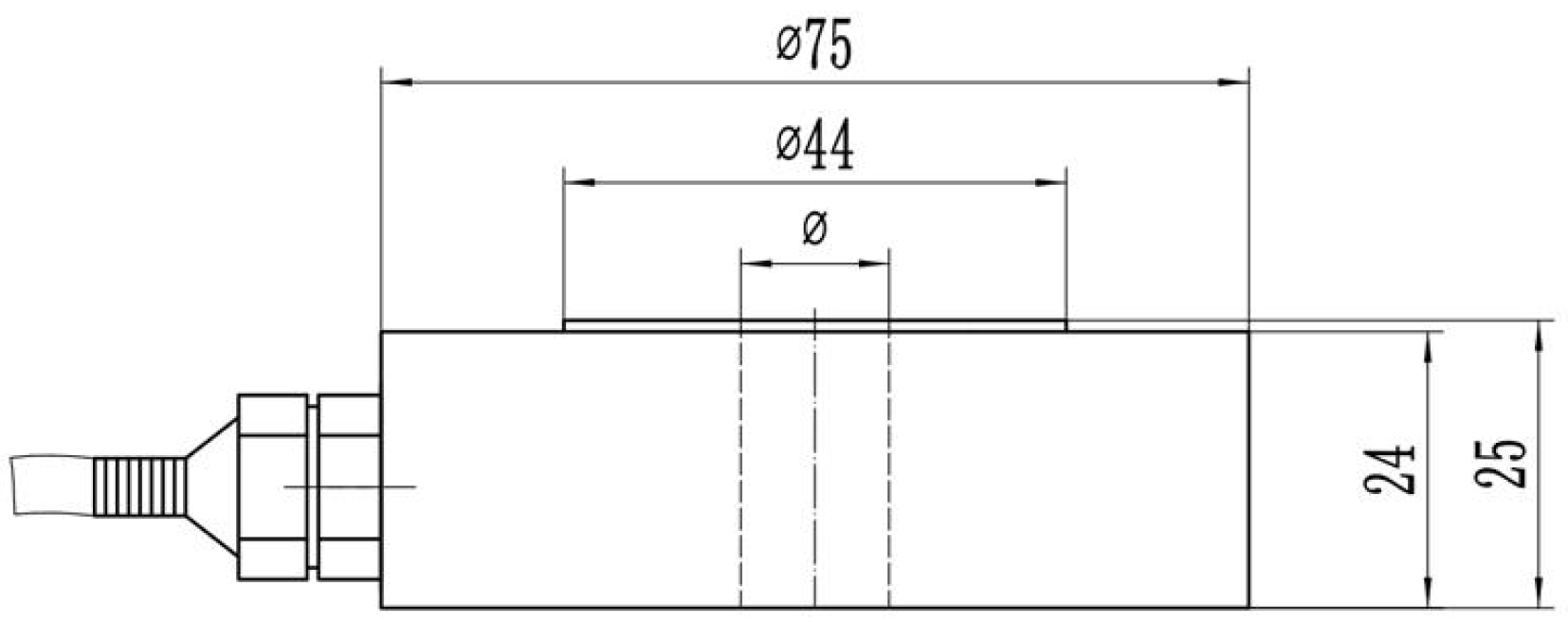

量程
|
10 KN
|
20 KN
|
50 KN
|
100 KN
|
200 KN
|
|
Φ（mm）
|
7-30(可以定制)
|
技术规格:
|
灵敏度
|
1.0±10%mV/V
|
|
非线性
|
0.3%F·S
|
|
滞后性
|
0.1%F·S
|
|
重复性
|
0.1%F·S
|
|
蠕变(30min)
|
0.1%F·S
|
|
零点输出
|
±2%F·S
|
|
零点温度系数
|
0.1%F·S/10℃
|
|
灵敏度温度系数
|
0.1%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
响应频率
|
1KHz
|
|
输出电阻
|
700Ω
|
|
输出电阻
|
700Ω
|
|
安全过载
|
120%F·S
|
|
极限过载
|
150%
|
|
绝缘电阻
|
≥5000MΩ(100VDC)
|
|
推荐激励电压
|
5V-15V
|
|
材料
|
不锈钢
|
|
出线
|
Φ5x3m
|
|
线缆极限拉力
|
98N
|
|
防护等级
|
IP65
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。

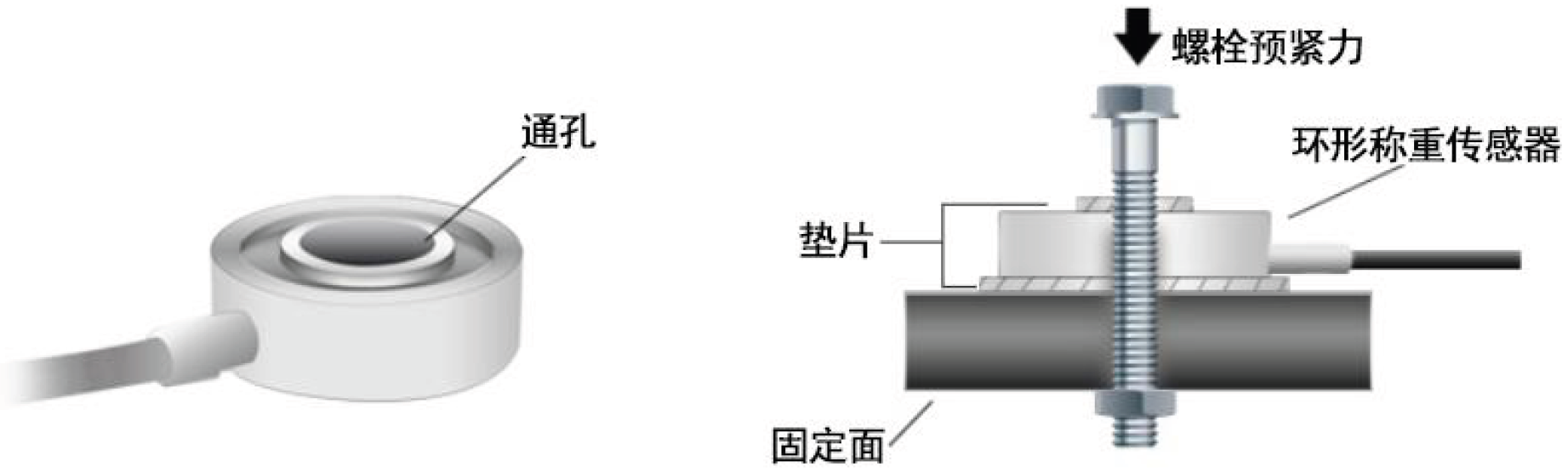

受力图
