100KG 500KG 1T 3T 5T 10T 20T 30T 50T 60T 轮辐式称重传感器称重模块

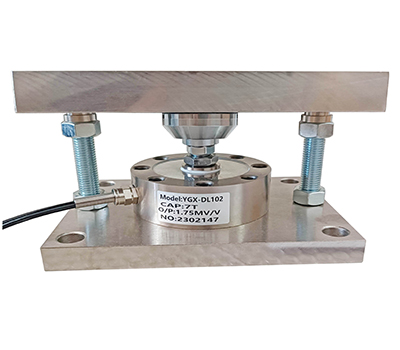

型号：YGX-DL102 称重模块
特点和用途:
1. 采用高精度单切梁式传感器，称量精度高。
2. 结构独特，可方便地安装在各种槽罐上。
3. 可以消除槽罐因热胀冷缩带来的称量误差。
4. 支撑螺栓，防止设备倾覆。
5. 优质合金钢，表面镀镍，不锈钢可选。
6. 安装简单、快速。
7. 更换方便，节约停机维护时间。
8. 广泛应用于反应釜、配料罐、料斗、料 仓、槽罐、水泥搅拌站、化工医药食品行业等配料称重领域。
9. 可非标定制。
量程：1T~60T
|

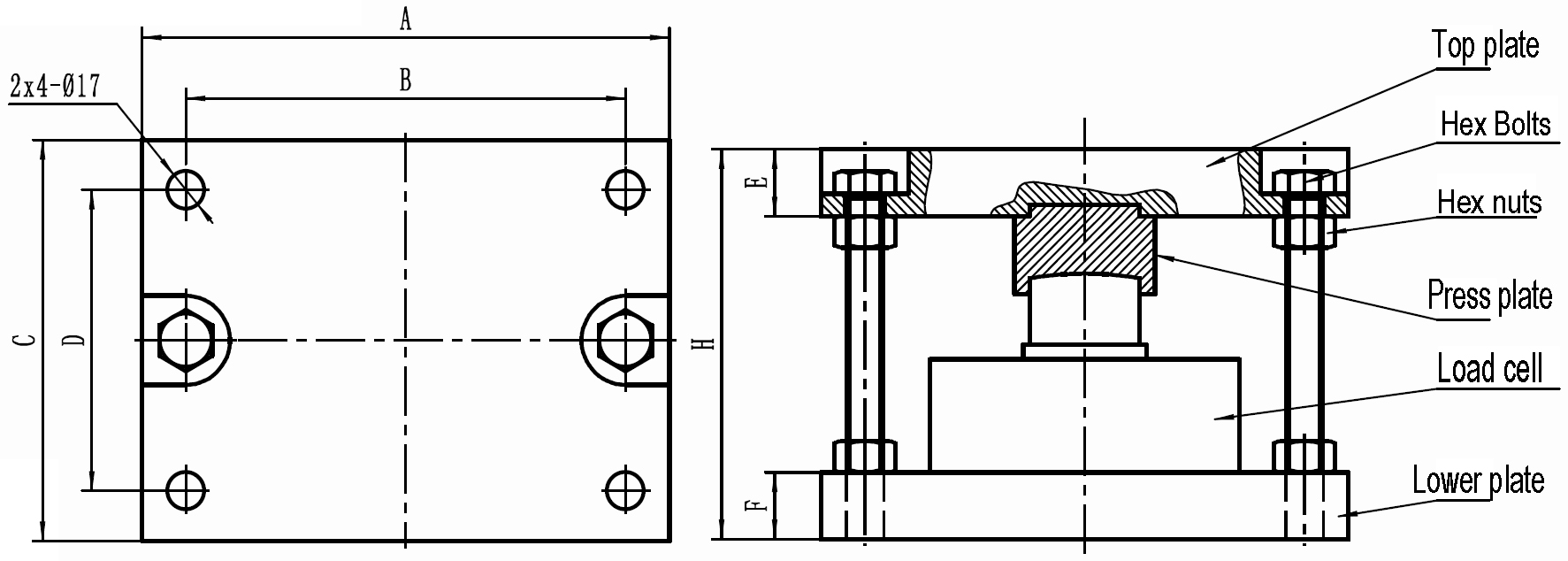

尺寸(mm)
量程
|
A
|
B
|
C
|
D
|
E
|
F
|
H
|
|
1-5T
|
200
|
170
|
150
|
120
|
24
|
19
|
110
|
|
10-20T
|
200
|
160
|
160
|
125
|
25
|
25
|
145
|
|
30T
|
240
|
200
|
180
|
135
|
30
|
30
|
175
|
|
40-60T
|
240
|
200
|
180
|
135
|
30
|
30
|
175
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.002mV/V
|
|
非线性
|
0.05%F·S
|
|
滞后
|
0.03%F·S
|
|
重复性
|
0.03%F·S
|
|
蠕变（30分钟）
|
0.03%F·S
|
|
零点输出
|
±2%F·S
|
|
零点温度漂移
|
0.05%F·S/10℃
|
|
温度灵敏度漂移
|
0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
阻抗
|
700Ω
|
|
材质
|
合金钢/不锈钢
|
|
安全过载
|
150%F·S
|
|
极限过载
|
200%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
5V-15V
|
|
电缆尺寸
|
Φx5m
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)（拉为正，压为负）
|
1) 可提供高温传感器，最高工作温度为150℃。
2) 可提供高阻抗传感器，输出阻抗1000Ω。
