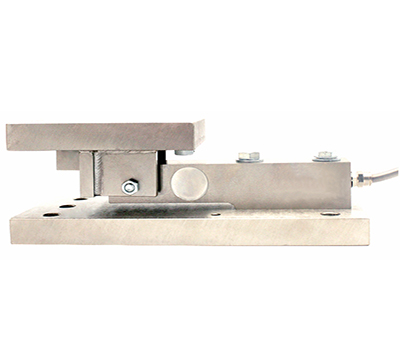

0.5T 1T 2T 3T 5T 10T 15T 20T 25T 悬臂梁传感器称重模块
型号：YGX-D302 安装模块
特点和用途:
稳定性高
可用多种安装方式
可非标定制
抗干扰信号稳定
优质合金钢
广泛应用于反应釜、配料罐、料斗、料仓、槽罐、水泥搅拌站、化工医药食品行业等配料称重领域。
量程: 0.5T-25T
技术参数
|
输出灵敏度
|
2.0±0.002mV/V
|
|
非线性
|
±0.03%F·S
|
|
迟滞性
|
±0.03%F·S
|
|
重复性
|
±0.03%F·S
|
|
蠕变(30分钟)
|
±0.03%F·S
|
|
零点输出
|
±2%F·S
|
|
零点温度漂移
|
±0.02%F·S/10℃
|
|
温度灵敏度漂移
|
±0.02%F·S/10℃
|
|
响应频率
|
1kHz
|
|
材质
|
42CrMoA/stainless steel
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350±5Ω
|
|
输出电阻
|
350±5Ω
|
|
安全过载
|
150%F·S
|
|
极限过载
|
200%F·S
|
|
绝缘电阻
|
≥5000MΩ(100VDC)
|
|
使用电压
|
5-15V
|
|
防护等级
|
IP67
|
|
线缆规格
|
Φ5*2m
|
|
线缆极限拉力
|
98N
|
|
接线方式
|
Red: + Excitation Black: - Excitation
Green: + Signal White: - Signal
|
1）可提供高温传感器，最高工作温度为150℃。
2）可提供高阻抗传感器，输出阻抗1000Ω。

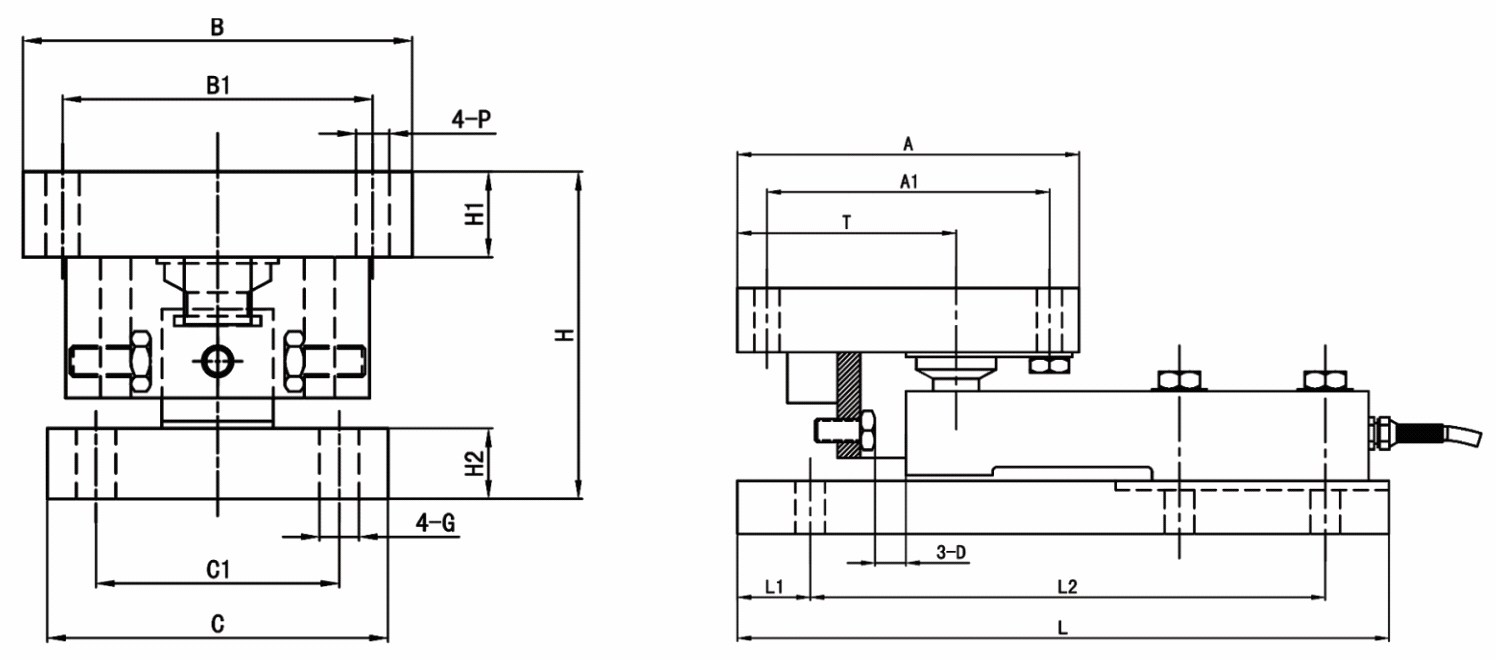

尺寸(mm):
|
量程（T）
|
L
|
L1
|
L2
|
A
|
A1
|
B
|
B1
|
C
|
C1
|
H
|
H1
|
H2
|
T
|
P
|
G
|
D
|
|
0.3/0.5/1/2/3
|
286
|
32
|
226
|
150
|
124
|
112
|
102
|
112
|
80
|
106.9
|
28
|
23
|
96
|
M10
|
Φ13
|
1.6
|
|
5
|
317.5
|
32
|
257
|
178
|
146
|
152
|
120
|
152
|
102
|
146.2
|
38
|
30
|
99
|
M16
|
Φ17
|
1.6
|
|
10
|
360
|
32
|
295
|
184
|
152
|
154
|
122
|
154
|
106
|
215.7
|
45
|
45
|
105
|
M20
|
Φ21
|
3
|
|
15-25
|
400
|
25
|
350
|
220
|
170
|
220
|
170
|
220
|
170
|
255.7
|
55
|
55
|
115
|
M24
|
Φ26
|
3
|
