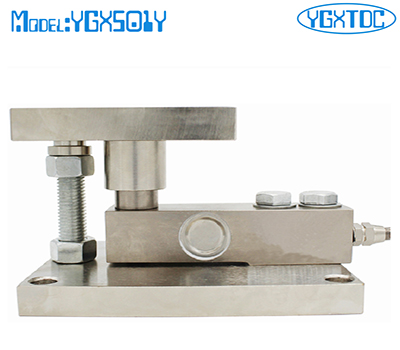

100KG 200KG 500KG 1T 2T 3T 5T 10T 15T 悬臂梁称重模块
型号：YGX501Y 安装模块
特点和用途:
1.采用高精度单剪切梁式传感器，称量精度高。
2.结构独特，可方便地安装在各种槽罐上。
3.可消除消除槽罐因热胀冷缩带来的称量误差。
4.支撑螺栓，防止设备倾覆。
5.优质合金钢，表面镀镍，不锈钢可选。
6.安装简单、快速。
7.更换方便，节省停机维护时间。
8.适用于槽罐的配料称重控制。
量程: 0.1-15T

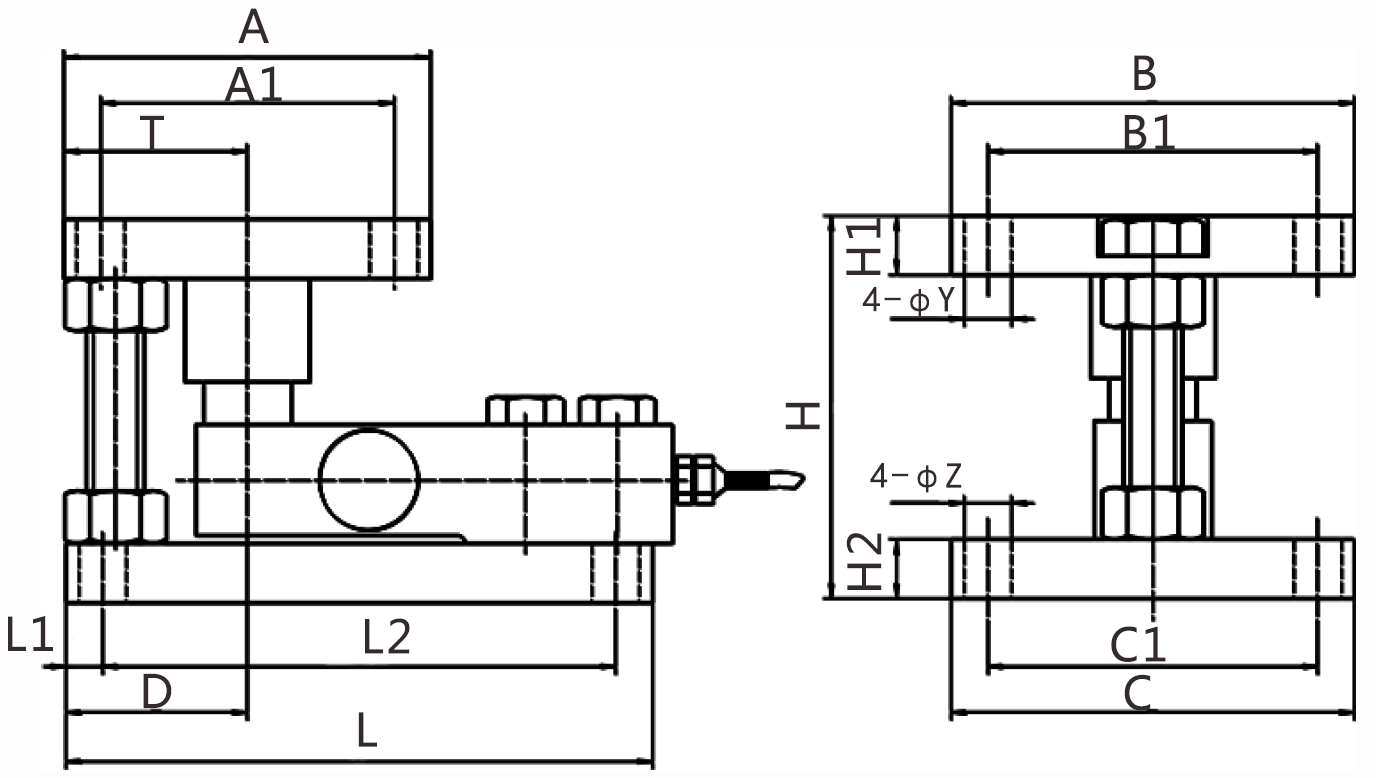

尺寸(mm)：
|
尺寸(mm)
量程
|
A
|
A1
|
B
|
B1
|
L
|
L1
|
L2
|
C
|
C1
|
H
|
H1
|
H2
|
Y
|
Z
|
T
|
D
|
|
0.1-2t
|
100
|
80
|
110
|
90
|
160
|
10
|
140
|
110
|
90
|
103.5
|
16
|
16
|
13
|
13
|
50
|
49.5
|
|
3-5t
|
150
|
122
|
110
|
80
|
228
|
14
|
200
|
110
|
80
|
109.5
|
26.5
|
24
|
13
|
13
|
75
|
75
|
|
10-15t
|
180
|
140
|
140
|
100
|
290
|
20
|
250
|
140
|
100
|
157.5
|
30
|
30
|
22
|
22
|
90
|
90
|
技术参数
|
灵敏度
|
2.0±0.002mV/V
|
|
非线性
|
±0.05%F·S
|
|
滞后
|
±0.03%F·S
|
|
重复性
|
±0.03%F·S
|
|
蠕变(30分钟)
|
±0.03%F·S
|
|
零点平衡
|
±1%F·S
|
|
零点温度漂移
|
±0.03%F·S/10℃
|
|
温度灵敏度漂移
|
±0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350Ω
|
|
输出电阻
|
350Ω
|
|
安装过载
|
150%F·S
|
|
极限过载
|
200%F·S
|
|
绝缘电阻
|
≥2000MΩ(100VDC)
|
|
推荐激励电压
|
5V-15V
|
|
防护等级
|
IP67
|
|
电缆尺寸
|
Φ5x5m
|
|
材料
|
Alloy steel / Stainless steel
|
|
接线方式
|
红色: 电源 + 黑色: 电源 -
绿色: 信号 + 白色: 信号 -
|
|
|
|
|
