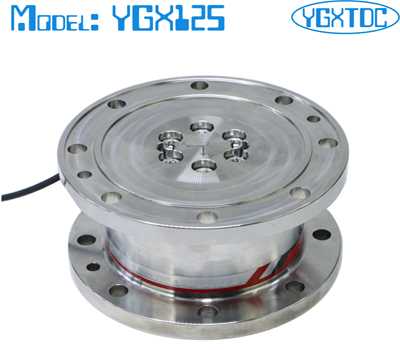

型号:YGX125 六维力传感器
特点和用途:
1）采用高强度优质17-4PH 不锈钢制作，具有屈服强度，过载能力高特点；
2）采用国际高水准应变计芯片，可实现高分辨率，高响应频率，高测试精度点；
3）100%自主的结构设计，出厂经过精心测试，耦合精度极高；
4）多种通信接口协议可以选择， 提供调试软件或测试软件；
5）耐折弯高柔性线缆；
6）适用于机床切削，钻铣切削力检测，康复医疗器械，飞行器升力测试，机器人力控打磨、装配、拖动示教以及各类科学研究；
量程: Fx/Fy/Fz:3KN/10KN/20KN Mx/My/Mz:100/300/500Nm (可提供定制)
产品尺寸(mm)
技术规格:
|
型号
|
YGX125-3KN
|
YGX125-10KN
|
YGX125-20KN
|
|
量程
|
Fx/Fy/Fz
|
3KN/3KN/3KN
|
10KN/10KN/10KN
|
20KN/20KN/20KN
|
|
Mx/My/Mz
|
100Nm
|
300Nm
|
500Nm
|
|
机械特性
|
|
重量
|
约 3kg
|
|
材质
|
不锈钢 17-4PH
|
|
尺寸
|
Φ125mm×67.5mm
|
|
防护等级
|
IP65
|
|
过载能力
|
300%FS
|
|
刚度
(计算)
|
Fx
|
1.6x107 N/m
|
|
Fy
|
1.6x107 N/m
|
|
Fz
|
1.3x107 N/m
|
|
Mx
|
6059.99Nm/rad
|
|
My
|
6059.99Nm/rad
|
|
Mz
|
10056.99Nm/rad
|
|
电气特性
|
|
输入/输出阻抗
|
350Ω
|
|
通讯接口
|
Mv 矩阵
|
|
工作电压
|
5-15V DC
|
|
电缆长度
|
5m
|
|
精度等级
|
|
分辨率
|
优于0.1% FS
|
|
非线性
|
优于0.2% FS
|
|
精度
|
优于0.3% FS
|
|
重复性
|
优于0.2% FS
|
|
耦合精度
|
优于1.5% FS
|
|
迟滞性
|
优于0.3% FS
|
|
温度特征
|
|
温度零点漂移
|
0.2%FS/10℃
|
|
零点漂移
|
0.1%FS/30min
|
|
存储温度
|
-25°C ～70°C
|
|
使用环境
|
0°C～40°C，20～80% RH
|
|
扩展接口
|
0±10v, /Ethercat,/Modbus-TCP,/Ethernet,/Canopen,/Modbus-RTU
|
高质量应变计芯片
可能存在的过载
过载能力介绍，这是多维力传感器客户比较关心的点，也是传感器致坏的一个重要的原因（传感器价值高，选型请联系我司工程师）1：选择量程并不能只考虑所施加的外力，要充分考虑夹具和工件的自重，以及其产生的弯矩。
2：要单独考虑外力因力臂（传感器的中心至受力点的距离）引起的弯矩。
3：传感器的外形整体尺寸和工件夹具尺寸类似。

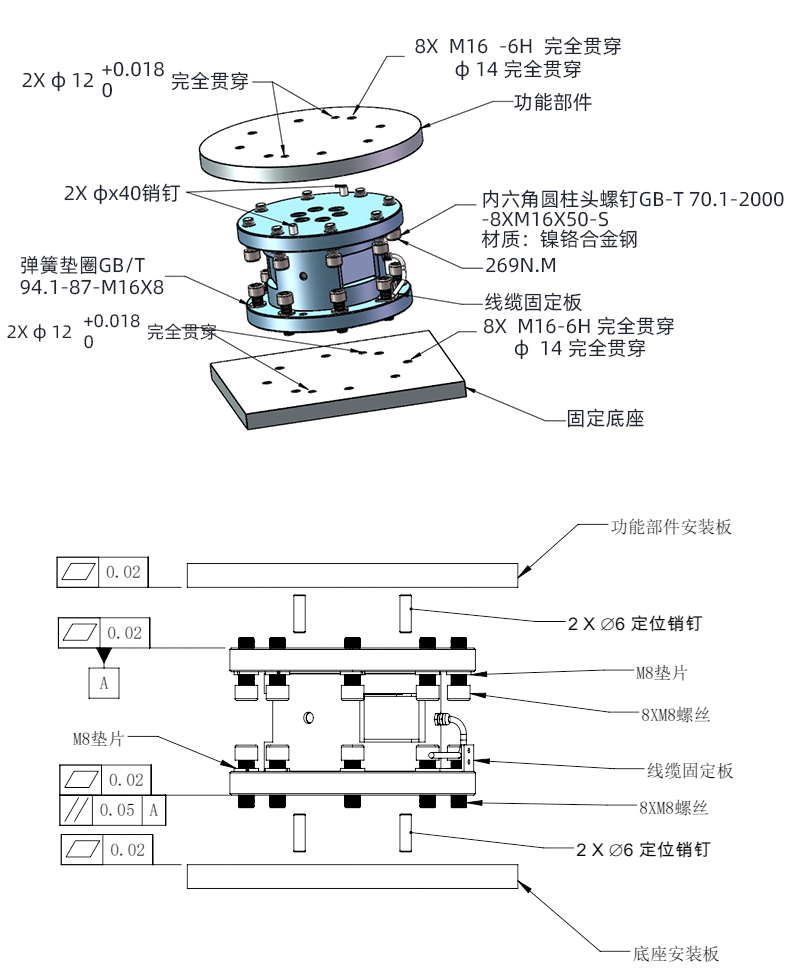

安装示意图

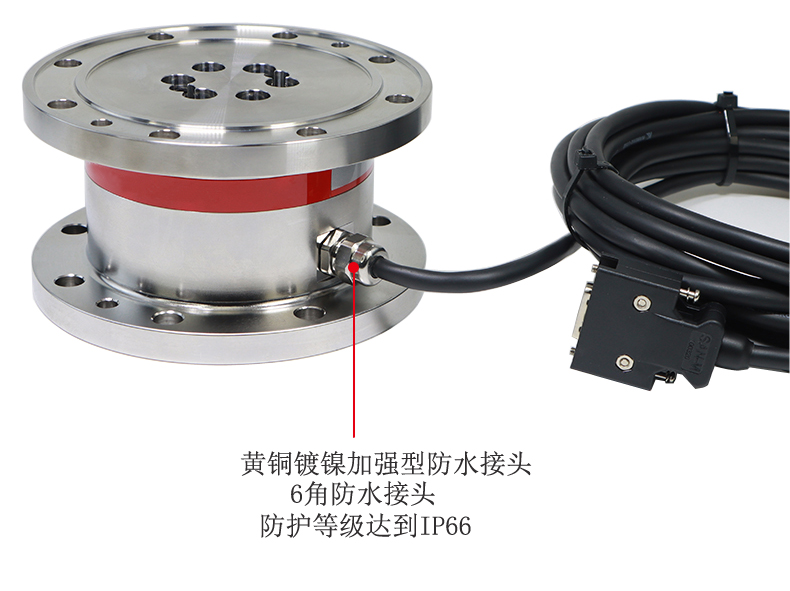

高柔导线，信号稳定. 高品质产品.

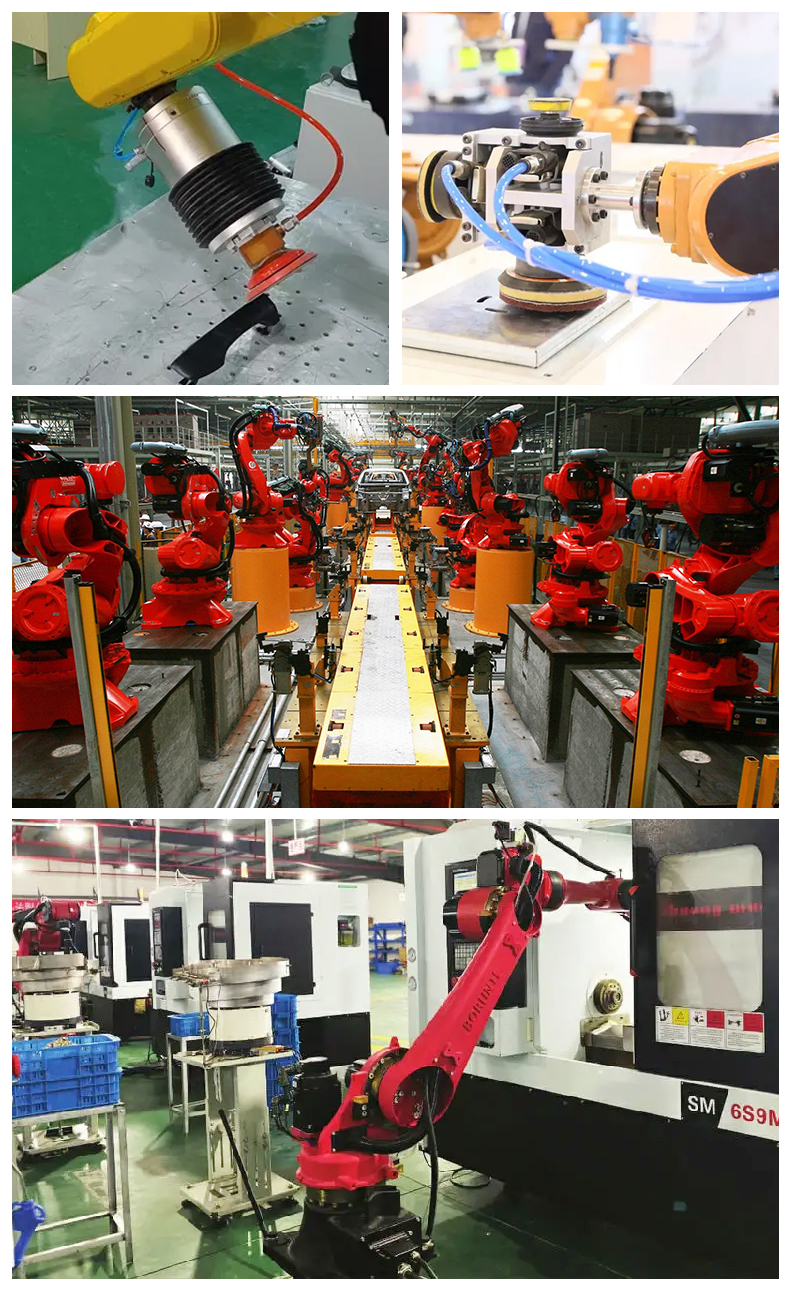

应用实例
