六维力传感器六轴力传感器

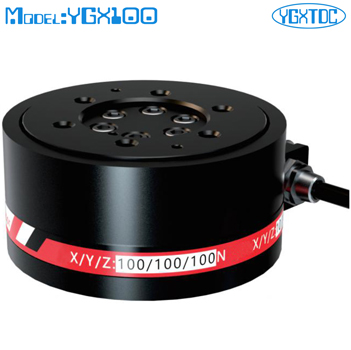

型号：YGX100 六维力传感器

特点和用途:

稳定性高

可安装在狭小空间内

可非标定制

抗干扰信号稳定

优质铝合金

广泛应用于汽车压装、自动化组装、3C 产品测试、新能源产品组装、医疗检测、机器人领域、模具组装及其他工业测试、自动化设备及测试领域。

量程: Fx/Fy/Fz:100/200/500/1000N Mx/My/Mz:20Nm(可提供定制)

技术规格

	Fx	Fy	Fz	Mx	My	Mz
输出灵敏度	0.5-1.0mV/V	0.5-1.0mV/V	0.5-1.0mV/V	0.5-1.0mV/V	0.5-1.0mV/V	0.5-1.0mV/V
非线性	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S
滞后	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S
重复性	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S	±0.3%F·S
维间耦合误差	±0.1%F·S	±0.1%F·S	±0.1%F·S	±0.1%F·S	±0.1%F·S	±0.1%F·S
蠕变30分钟	±0.5%F·S	±0.5%F·S	±0.5%F·S	±0.5%F·S	±0.5%F·S	±0.5%F·S
零点输出	±1%F·S/ 10℃	±1%F·S/ 10℃	±1%F·S/ 10℃	±1%F·S/ 10℃	±1%F·S/ 10℃	±1%F·S/ 10℃
零点温度漂移	±0.01%F·S/ 10℃	±0.01%F·S/ 10℃	±0.01%F·S/ 10℃	±0.01%F·S/ 10℃	±0.01%F·S/ 10℃	±0.01%F·S/ 10℃
灵敏度温度系数	±0.3 Hz	±0.3 Hz	±0.3 Hz	±0.3 Hz	±0.3 Hz	±0.3 Hz
工作温度范围	-20℃～+60℃
阻抗	350/700±20Ω
绝缘电阻	≥5000MΩ(50VDC)
使用电压	10-15V
安全过载	200% R.C.

1) 可提供高温传感器，最高工作温度为150℃。

2) 可提供高阻抗传感器，输出阻抗1000Ω。

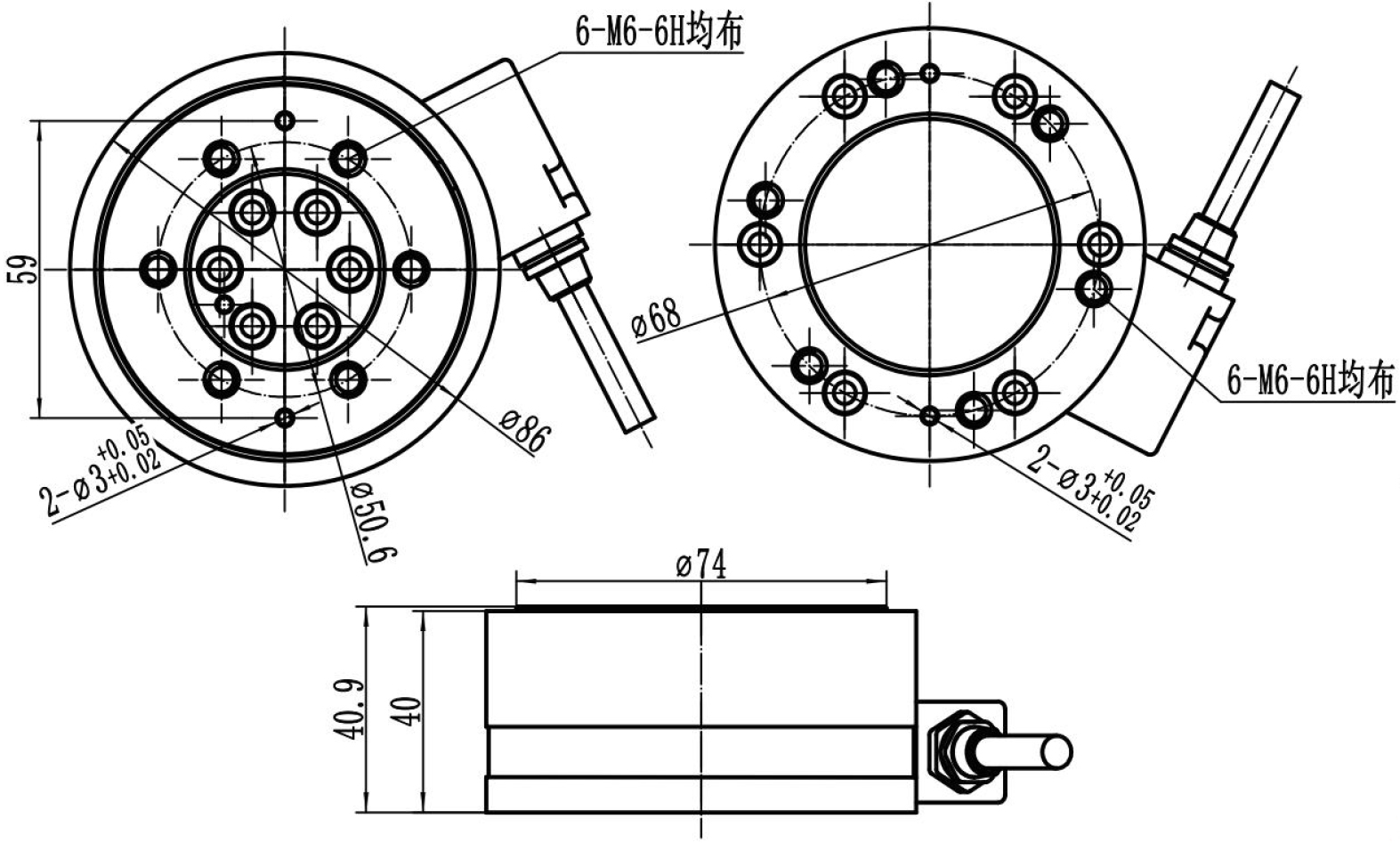

尺寸(mm):

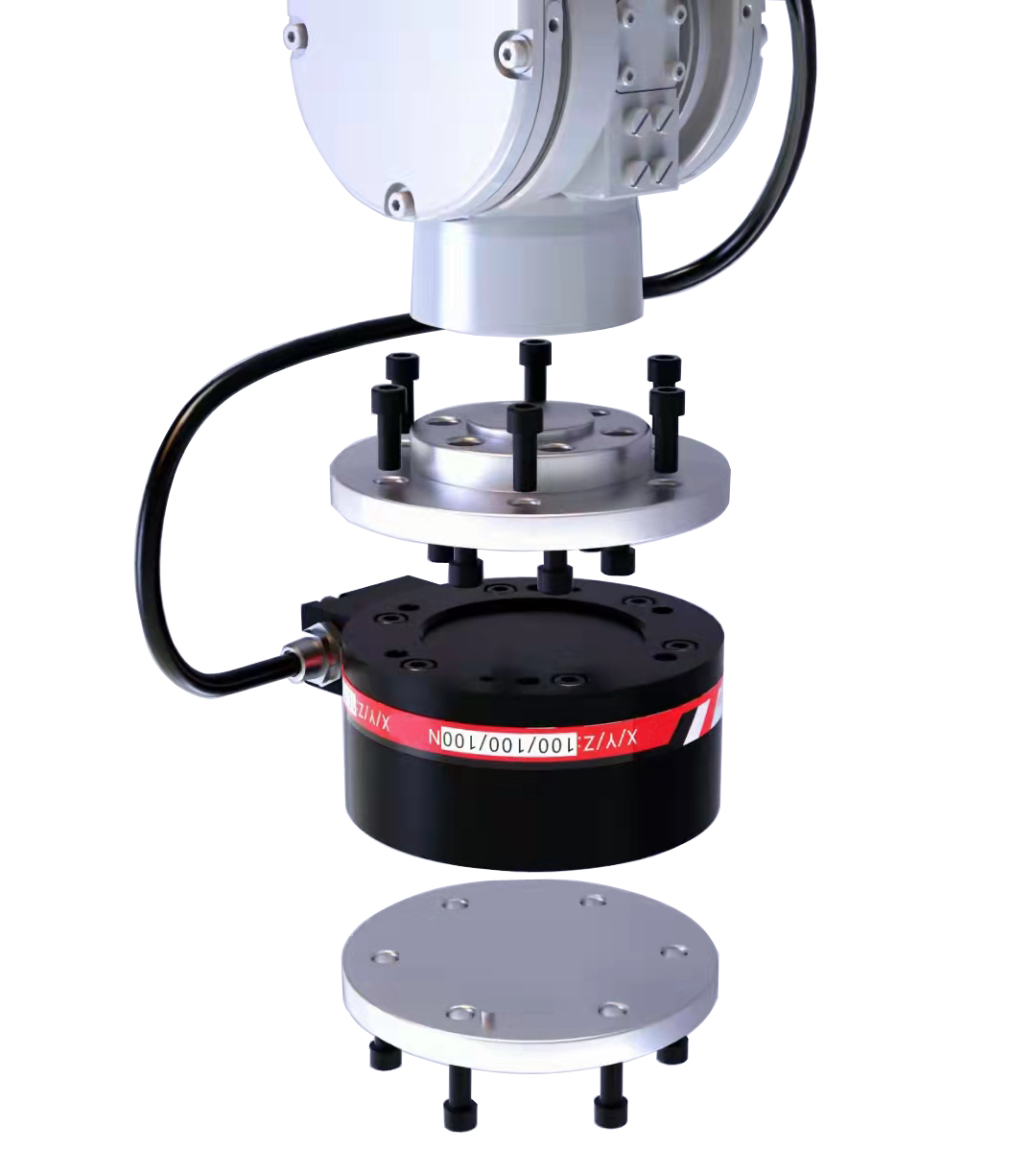

中间受力通过螺纹孔固定安装
