工业级六维力传感器六轴力传感器 400N 400N 400N 50Nm 50Nm 50Nm

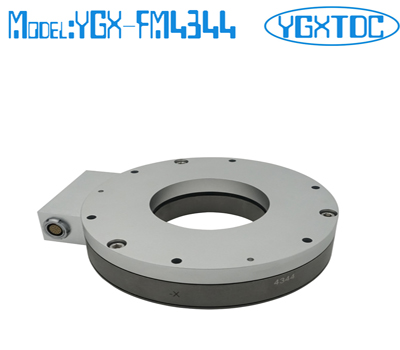

型号: YGX-FM4344A 工业级六轴力传感器 / 六维力传感器

产品特点和应用：

六轴力传感器能够测量FX、FY、FZ、MX、MY和MZ。产品应用于机器人及自动化、汽车碰撞测试、汽车耐久测试、生物力学和通用试验设备等多个领域。

矩阵解耦型：

矩阵解耦型六轴力传感器各路输出相互耦合（如，加载FZ时所有通道都有输出）。采集到所有通道的信号后，和解耦矩阵做运算即可得到三个力和三个矩。解耦矩阵可在传感器的标定报告中查阅。

结构解耦型：

结构解耦型六轴力传感器各路输出相互独立（如，加载FZ时只有FZ通道有输出）。采集到各通道的信号后，除以灵敏度系数即可得到三个力和三个矩。灵敏度系数可在传感器的标定报告中查阅。

FM43XX系列：直径85至280mm，100N至15kN，8至6000Nm，工业6轴力传感器.

FM43XX系列为工业级6轴力传感器，该类传感器提供3 -10倍过载保护功能，IP65防护等级，内置低噪声放大器。FM43XX系列非线性、迟滞小于0.5%F.S，串扰小于3%F.S。

受力示意图 :

尺寸（mm）：（Fx/Fy/Fz : 400/400/400N Mx/My/Mz: 50/50/50Nm） Diameter : 180mm

如图所示，按坐标系将载荷施加到工具侧时为正输出。

输出未在结构上解耦。

提供6x6解耦矩阵以获得每个分量。

	Fx	Fy	Fz	Mx	My	Mz
量程 (N/Nm)	400	400	400	50	50	50
输出 F.S.(V)	1.5	1.5	1.5	1.5	1.5	1.5
Differential output, COMMON mode at OV.

LEMO Pin 分配 – 双绞线
Pin#	Function	Pin#	Function	Pin#	Function
1	+Fx White(Brown)	6	-Fz Brown(Blue)	10	- My Brown(Red)
2	-Fx Brown(White)	7	+Mx Yellow(Brown)	11	+Mz White(Black)
3	+Fy Orange(Brown)	8	- Mx Brown(Yellow)	12	- Mz Black(White)
4	-Fy Brown(Orange)	9	+My Red(Brown)	17	NA
5	+Fz Blue(Brown)	18	+V 24V Orange(Black) & Blue(Black) & Black(Blue)
19	GND Red(Black )& Black(Red) & Yellow(Black) & Black(Yellow)			Shield to connector shell

技术规格:

供电	24 V
过载	300% F.S.
串扰	3 % F.S
非线性	0.5 % F.S.
迟滞	0.5 % F.S.
工作温度范围	-40~ +100℃
补偿温度范围	10~70℃
防护等级	IP65
质量	1.6 KG

YGX-FM43XX系列：直径85至280mm，100N至15kN，8至6000Nm，详情如下：

型号	描述	量程(N/Nm)				尺寸(mm)			重量 (kg)
型号	描述	Fx,Fy	Fz	Mx,My	Mz	OD	Height	ID	重量 (kg)
4313A	6 axis load cell D85mm F100N DIGITAL	100	200	8	8	85	26.5	*	0.23
4325B	6 axis load cell D91mm F200N AMP	200	400	20	20	91	36	*	0.77
4325BT1	6 axis load cell D91mm F200N DIGITAL	200	400	20	20	91	36	*	0.77
4325K	6 axis load cell D91mm F200N AMP	200	400	20	20	91	31	32	0.56
4325M	6 axis load cell D91mm F400N AMP	400	800	40	40	91	31	32	0.56
4325R	6 axis load cell D91mm F3000N AMP	3000	4000	NA	NA	100	30	*	1.30
4325S	6 axis load cell D91mm F2000N AMP	2000	2000	NA	NA	100	30	*	1.30
4336A	6 axis load cell D91mm F130N AMP, Decoupled	130	130	9	9	91	37.2	*	0.59
4344A	6 axis load cell D180mm F400N AMP	400	400	50	50	180	37.2	85	1.60
4344B	6 axis load cell D180mm F800N AMP	800	800	120	120	180	37.2	85	3.10
4344C	6 axis load cell D180mm F1600N AMP	1600	1600	240	240	180	37.2	85	3.10
4344D	6 axis load cell D180mm F3200N AMP	3200	3200	480	480	180	37.2	85	3.10
4347B	6 axis load cell D280mm F4000N AMP	4000	4000	800	800	280	51	*	9.90
4347D	6 axis load cell D280mm F15000N AMP	15000	30000	6000	6000	280	51	*	9.90
4347K	6 axis load cell D280mm F6000N AMP Decoupled	6000	12000	2500	2500	280	51	*	9.90
4347M	6 axis load cell D280mm F15000N AMP Decoupled	15000	30000	6000	6000	280	51	*	9.90
