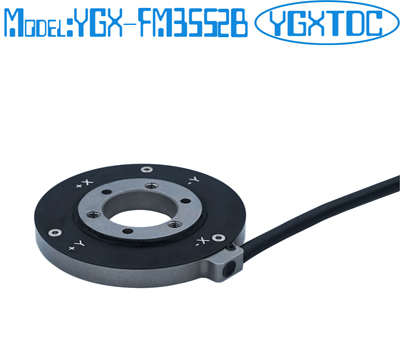

型号: YGX-FM3552B 超薄型六轴力传感器 / 六维力传感器
产品特点和应用：
六轴力传感器能够测量FX、FY、FZ、MX、MY和MZ。产品应用于机器人及自动化、汽车碰撞测试、汽车耐久测试、生物力学和通用试验设备等多个领域。
矩阵解耦型：
矩阵解耦型六轴力传感器各路输出相互耦合（如，加载FZ时所有通道都有输出）。采集到所有通道的信号后，和解耦矩阵做运算即可得到三个力和三个矩。解耦矩阵可在传感器的标定报告中查阅。
结构解耦型：
结构解耦型六轴力传感器各路输出相互独立（如，加载FZ时只有FZ通道有输出）。采集到各通道的信号后，除以灵敏度系数即可得到三个力和三个矩。灵敏度系数可在传感器的标定报告中查阅。
FM35XX系列：超薄9.2mm，直径30至90mm，150至2000N，2.25至40Nm，3倍过载能力
FM35XX系列为超薄型6轴力传感器，是矩阵解耦型6轴力传感器。其厚度薄至9.2mm，是全球最薄的商业化六轴力传感器。最大允许3倍过载。IP60防护等级，M35XX系列非线性、迟滞小于1%F.S，串扰小于3%F.S。

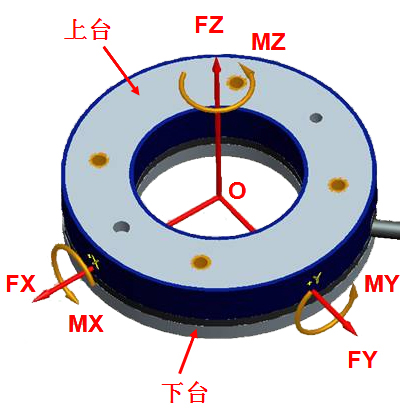

受力示意图 :

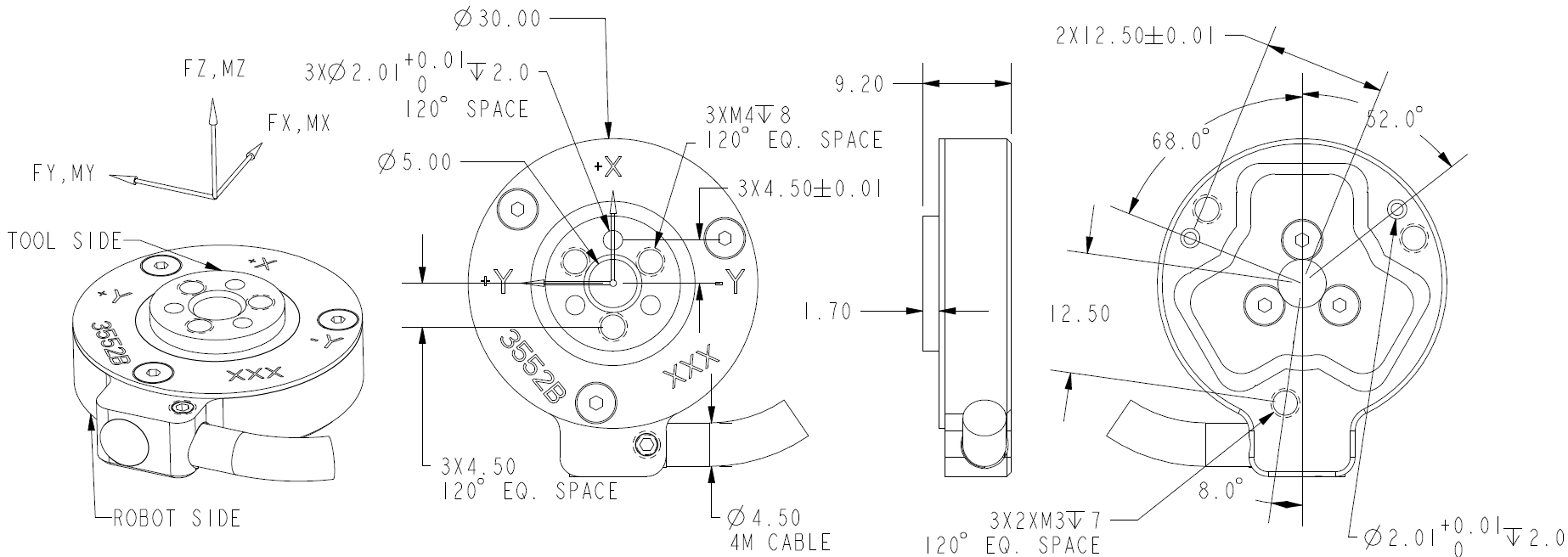

尺寸（mm）：（Fx/Fy/Fz : 150/150/250N Mx/My/Mz : 2.25/2.25/2.25Nm）Diameter :30mm
当将负载施加到传感器的工具侧时为正输出。 每个坐标系如图所示。
通道耦合，并提供解耦矩阵。
|
|
Fx
|
Fy
|
Fz
|
Mx
|
My
|
Mz
|
|
量程(N/Nm)
|
150
|
150
|
250
|
2.25
|
2.25
|
2.25
|
|
输出(mV/V)
|
Coupled
|
|
桥电阻.(Ω)
|
350
|
700
|
350
|
700
|
350
|
700
|
|
接线方式-双绞线
|
|
FUNC
|
CHN1
|
CHN2
|
CHN3
|
CHN4
|
CHN5
|
CHN6
|
|
+SIG
|
White(Brown)
|
Org.(Brown)
|
Blue(Brown)
|
Yel.(Brown)
|
Red(Brown)
|
White(Black)
|
|
-SIG
|
Brown(White)
|
Brown(Org.)
|
Brown(Blue)
|
Brown(Yel.)
|
Brown(Red)
|
Black(White)
|
|
+ EXC
|
Red(Black)
|
|
- EXC
|
Black(Red)
|
|
Yel.=Yellow, Org. = Orange; White(Brown)=White cable in white/Brown pair
|
YGX-FM35XX系列：超薄9.2mm，直径30至90mm，150至2000N，2.25至40Nm，详情如下：
|
型号
|
描述
|
量程(N/Nm)
|
尺寸(mm)
|
重量
(kg)
|
|
Fx,Fy
|
Fz
|
Mx,My
|
Mz
|
OD
|
Height
|
ID
|
|
3552B
|
Extra thin 6 axis load cell D30mm F150N
|
150
|
250
|
2.25
|
2.25
|
30
|
9.2
|
5
|
0.01
|
|
3552C
|
Extra thin 6 axis load cell D30mm F300N
|
300
|
500
|
4.50
|
4.50
|
30
|
9.2
|
5
|
0.03
|
|
3552D
|
Extra thin 6 axis load cell D30mm F600N
|
600
|
1000
|
9.00
|
9.00
|
30
|
9.2
|
5
|
0.03
|
|
3553B
|
Extra thin 6 axis load cell D45mm F150N
|
150
|
250
|
3.50
|
3.50
|
45
|
9.2
|
9
|
0.03
|
|
3553B1
|
Extra thin 6 axis load cell D45mm F150N
|
150
|
250
|
3.50
|
3.50
|
45
|
9.2
|
9
|
0.03
|
|
3553C
|
Extra thin 6 axis load cell D45mm F300N
|
300
|
500
|
7.00
|
7.00
|
45
|
9.2
|
10
|
0.06
|
|
3553D
|
Extra thin 6 axis load cell D45mm F600N
|
600
|
1000
|
13.50
|
13.50
|
45
|
9.2
|
10
|
0.06
|
|
3553E
|
Extra thin 6 axis load cell D45mm F1200N
|
1200
|
2000
|
27.00
|
27.00
|
45
|
9.2
|
10
|
0.06
|
|
3554C
|
Extra thin 6 axis load cell D60mm F300N
|
300
|
500
|
10.00
|
10.00
|
60
|
9.2
|
21
|
0.11
|
|
3554D
|
Extra thin 6 axis load cell D60mm F600N
|
600
|
1000
|
20.00
|
20.00
|
60
|
9.2
|
21
|
0.11
|
|
3554E
|
Extra thin 6 axis load cell D60mm F1200N
|
1200
|
2000
|
40.00
|
40.00
|
60
|
9.2
|
21
|
0.11
|
|
3555D
|
Extra thin 6 axis load cell D90mm F600N
|
600
|
1000
|
40.00
|
40.00
|
90
|
9.2
|
45
|
0.26
|
|
3564F
|
Extra thin 6 axis load cell D65mm F2500N
|
2500
|
5000
|
200.00
|
100.00
|
65
|
9.2
|
10
|
0.19
|
