六维力传感器 40N 40N 40N 1.5Nm 1.5Nm 1.5Nm

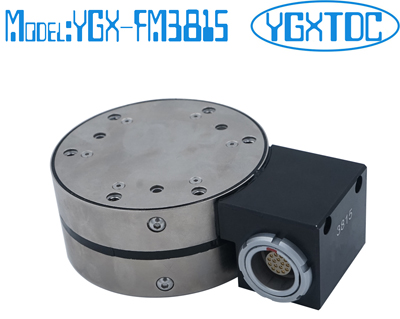

型号: YGX-FM3815A 六轴力传感器 / 六维力传感器带OL stops &AMP

产品特点和应用：

六轴力传感器能够测量FX、FY、FZ、MX、MY和MZ。产品应用于机器人及自动化、汽车碰撞测试、汽车耐久测试、生物力学和通用试验设备等多个领域。

矩阵解耦型：

矩阵解耦型六轴力传感器各路输出相互耦合（如，加载FZ时所有通道都有输出）。采集到所有通道的信号后，和解耦矩阵做运算即可得到三个力和三个矩。解耦矩阵可在传感器的标定报告中查阅。

结构解耦型：

结构解耦型六轴力传感器各路输出相互独立（如，加载FZ时只有FZ通道有输出）。采集到各通道的信号后，除以灵敏度系数即可得到三个力和三个矩。灵敏度系数可在传感器的标定报告中查阅。

FM38XX系列：高精度，直径45至100mm，40至260N，1.5至28Nm，6至10倍过载能力

FM38XX系列是低量程、高精度工业级6轴力传感器，是矩阵解耦型6轴力传感器。非常适合于精密装配、风洞测试等。该类传感器提供10倍（或6倍）过载保护功能。直径大于75mm的型号可以内置放大器或采集卡。IP60防护等级，模型号末尾加字母“P”表示IP65防护等级(e.g. FM3815BP)。M38XX系列非线性、迟滞小于0.5%F.S，串扰小于2%F.S。

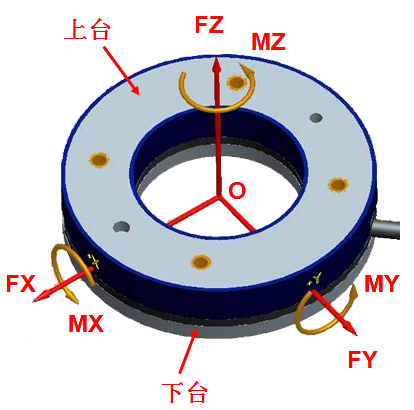

受力示意图 :

尺寸（mm）：（Fx/Fy/Fz :40/40/40N Mx/My/Mz :3.0/3.0/3.0Nm ） 直径：75mm

如图所示，当按坐标将载荷施加到工具侧时，输出为正。

提供了一个6X6矩阵用于去耦。

	Fx	Fy	Fz		Mx	My	Mz
Capacity(N/Nm)	40	40	40		3	3	3
Output F.S.(V)	5	5		5	5	5	5

LEMO Pin 分配
Pin#	Function	Pin#	Function	Pin#	Function
1 & 2	GND	7	+ CHN2	12	- CHN4
3	+15V	8	- CHN2	13	+ CHN5
4	-15V	9	+ CHN 3	14	- CHN5
5	+CHN1	10	- CHN3	15	+ CHN6
6	-CHN1	11	+ CHN4	16	- CHN6

YGX-FM38XX系列：高精度，直径45至100mm，40至260N，1.5至28Nm，详情如下：

型号	描述	量程(N/Nm)				尺寸(mm)			重量 (kg)
型号	描述	Fx,Fy	Fz	Mx,My	Mz	OD	Height	ID	重量 (kg)
3813A	6 axis load cell D45mm F40N	40	40	1.5	1.5	45	35	*	0.20
3813B	6 axis load cell D45mm F70N	70	70	3	3	45	35	*	0.20
3813C	6 axis load cell D45mm F130N	130	130	6	6	45	35	*	0.20
3813E	6 axis load cell D45mm F520N	520	520	24	24	45	35	*	0.20
3815A	6 axis load cell D75mm F40N	40	40	2.5	2.5	75	35	*	0.41
3815B	6 axis load cell D75mm F70N	70	70	5	5	75	35	*	0.41
3815C	6 axis load cell D75mm F130N	130	130	10	10	75	35	*	0.41
3815D	6 axis load cell D75mm F260N	260	260	20	20	75	35	*	0.41
3815D2	6 axis load cell D75mm F260N	260	260	20	20	75	35	*	0.41
3816A	6 axis load cell D100mm F40N	40	40	3.5	3.5	100	35	*	0.69
3816B	6 axis load cell D100mm F70N	70	70	7	7	100	35	*	0.69
3816C	6 axis load cell D100mm F130N	130	130	14	14	100	35	*	0.69
3816D	6 axis load cell D100mm F260N	260	260	28	28	100	35	*	0.69
3816E	6 axis load cell D100mm F520N	520	520	56	56	100	35	*	0.69
3816AH	6 axis load cell D100mm F40N	40	40	3.5	3.5	100	35	*	0.69
3816BH	6 axis load cell D100mm F70N	70	70	7	7	100	35	*	0.69
3816CH	6 axis load cell D100mm F130N	130	130	14	14	100	35	*	0.69
3816DH	6 axis load cell D100mm F260N	260	260	28	28	100	35	*	0.69
3816EH	6 axis load cell D100mm F520N	520	520	56	56	100	35	*	0.69
