型号: YGX-ST33 400N 六维力传感器—工业机器人专用配套
产品特点
1.专为工业机器人设计的六维力传感器；
2.一体化数字式设计，内部集成信号采集处理模块，可直接输出力值/力矩值；
3.超大扭矩测量范围，尤其适合用作工业机器人腕力传感器；
4.结构解耦设计，维间耦合小；
5.支持485/CAN/ USB/ 以太网UDP通讯，支持模拟输出；
6.高性价比的力控解决方案.
量程：
|
量程
|
分辨率
|
非线性
|
迟滞
|
尺寸
|
|
Fx/Fy/Fz :200/200/400N
Mx/My/Mz :20/20/20Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.08%
|
＜0.1%
|
直径:91mm
高度:36.6mm
|
|
Fx/Fy/Fz :300/300/600N
Mx/My/Mz :30/30/30Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.1%
|
＜0.1%
|
直径:91mm
高度:36.6mm
|
|
Fx/Fy/Fz :400/400/800N
Mx/My/Mz :40/40/40Nm
|
Fx/Fy/Fz :0.2N
Mx/My/Mz : 0.02Nm
|
＜0.1%
|
＜0.2%
|
直径:90mm
高度:37.8 mm
|
|
Fx/Fy/Fz :1600/1600/3200N
Mx/My/Mz :200/200/200Nm
|
Fx/Fy/Fz:1.6N/1.6N/3.2N
Mx/My/Mz : 0.2Nm
|
＜0.5%
|
＜0.8%
|
直径:90mm
高度:39.4mm
|
|
Fx/Fy/Fz :2500/2500/5000N
Mx/My/Mz :300/300/300Nm
|
Fx/Fy/Fz :2.5N2.5N/5N
Mx/My/Mz : 0.3Nm
|
＜0.6%
|
＜1%
|
直径:90mm
高度:39.4mm
|

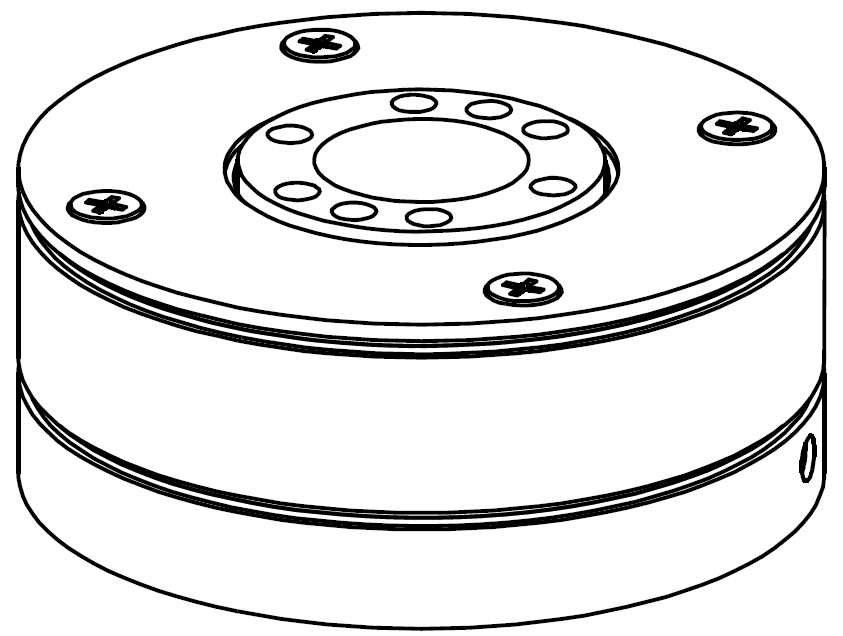

产品图片：
技术参数
|
量程
|
Fx/Fy/Fz :200N /200N /400N
Mx/My/Mz :20Nm/20Nm/20Nm
|
|
分辨率
|
Fx/Fy/Fz :0.2/0.2/0.2N
Mx/My/Mz : 0.02/0.02/0.02Nm
|
|
非线性
|
＜0.08%
|
|
迟滞
|
＜0.1%
|
|
激励电压
|
5V
|
|
工作温度
|
-10 ~ +40℃
|
|
输出电压(mv/v)
|
解耦
|
|
桥路电阻
|
350±1Ω
|
|
过载范围
|
200%
|
|
防护等级
|
IP65
|
|
重量
|
0.66kg
|
|
外形尺寸
|
直径：90mm 高度：37.8mm
|
应用领域

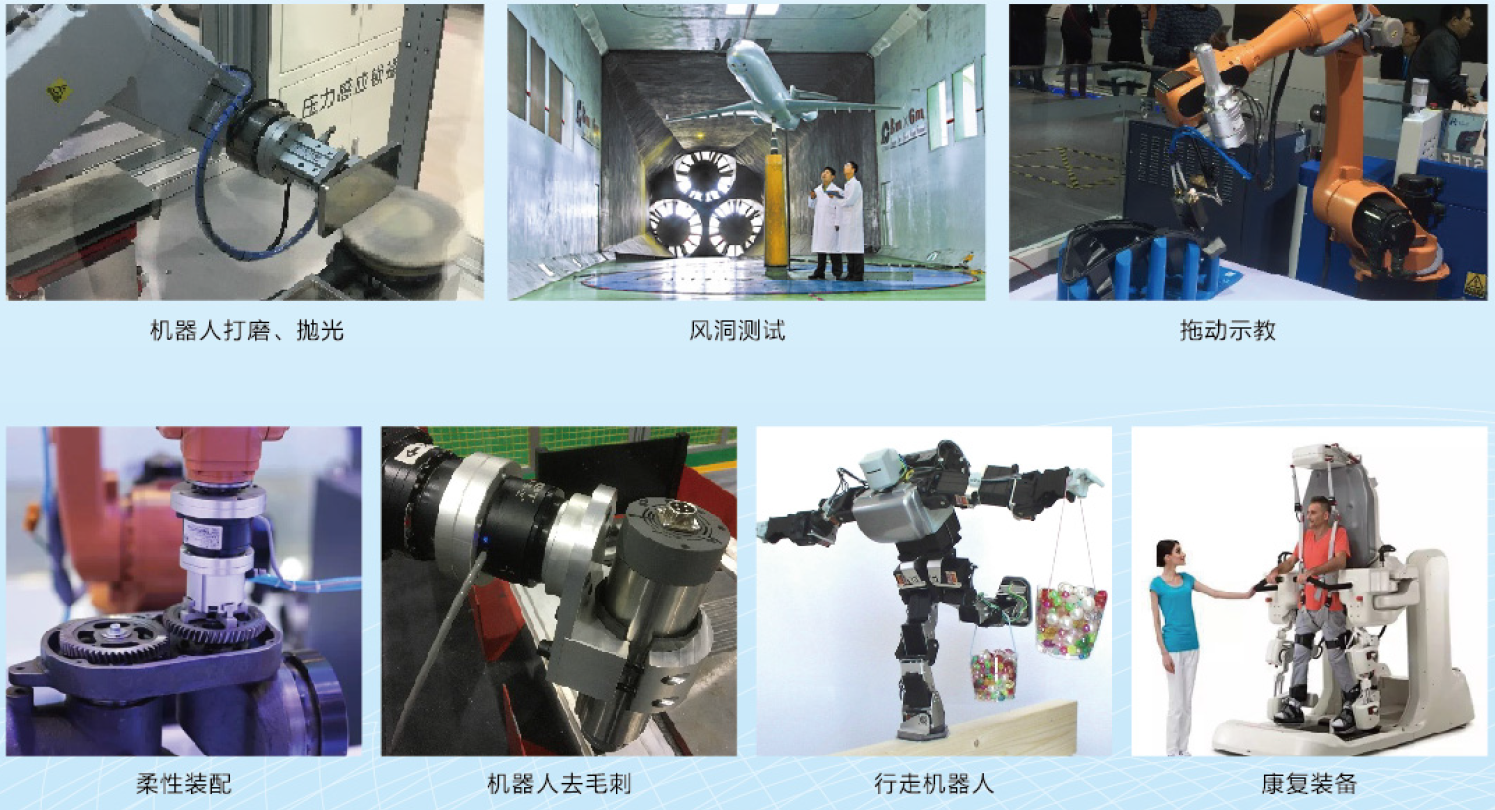

典型应用
