轮辐式静态扭矩传感器

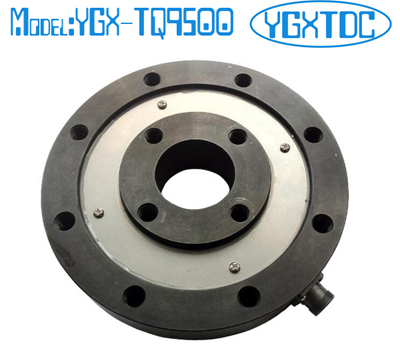

型号: YGX-TQ9500 静态扭矩传感器
特点和用途:
电阻应变式原理，精度高，性能稳定可靠。
低量程扭矩测量，安装使用方便。
为法兰盘连接。
量程: 0-50,100,200,500,1000Nm
外形尺寸(mm):
|
型号
|
量程(Nm)
|
ΦA
|
ΦB
|
ΦC
|
ΦD
|
ΦE
|
F
|
G
|
H
|
M1
|
M
|
|
YGX-TQ9501
|
50,100,200
|
146
|
50
|
74
|
134
|
62
|
32
|
30
|
2
|
8-M6
|
8-M6
|
|
YGX-TQ9502
|
300,500
|
196
|
80
|
110
|
178
|
95
|
42
|
40
|
2
|
8-M10
|
8-M8
|
|
YGX-TQ9503
|
1000
|
214
|
100
|
130
|
196
|
116
|
43
|
40
|
2
|
8-M10
|
8-M10
|
技术参数
|
灵敏度
|
1.5±10% mV / V
|
|
零点输出
|
±2%F.S
|
|
非线性
|
±0.1，0.3% F.S.
|
|
滞后
|
≤±0.05% F.S.
|
|
重复性
|
≤±0.05% F.S.
|
|
蠕变
|
≤±0.03% F.S/30min
|
|
温度灵敏度漂移
|
0.03% F.S. / 10℃
|
|
零点温度漂移
|
0.03% F.S. / 10℃
|
|
输入电阻
|
750±10Ω
|
|
输出电阻
|
700±5Ω
|
|
绝缘电阻
|
5000 MΩ/100VDC
|
|
激励电压
|
10-15VDC
|
|
温度补偿范围
|
-10 ~ 60℃
|
|
工作温度范围
|
-20 ~ 65℃
|
|
安全过载
|
150%F.S
|
|
极限超载
|
200% F.S.
|
|
电缆线尺寸
|
Ø5.2×3m
|
|
接线方式
|
红/E+ 黑/E- 绿/S+ 白/S-
|
|
材质
|
不锈钢或合金钢
|
|
其它要求
|
可定制
|
|
|
|
|
