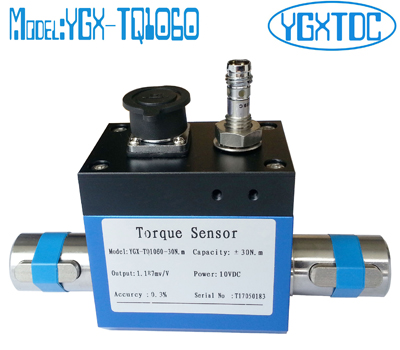

型号: YGX-TQ1060 动态微扭矩传感器带测转速
特点和用途:
电阻应变为敏感元件。
输出正反转扭矩信号
两端均为键连接，安装使用方便。
转速达1800转/分钟。可测转速。。
量程: 0～0.2, 0.3, 0.5, 1, 2, 3, 5, 10, 20, 30, 50,100,300, 500,1000,5000 Nm

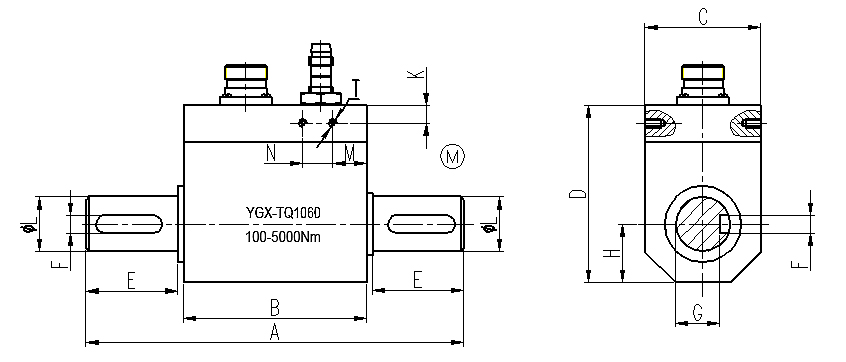

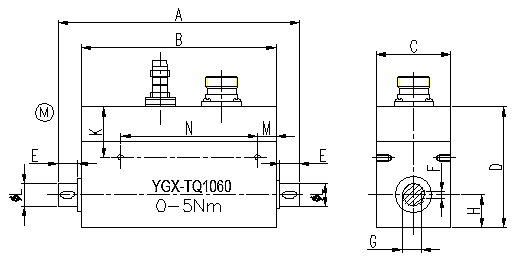

外形尺寸(mm):
|
量程
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
φL
|
N
|
M
|
T
|
|
5
|
104
|
84
|
32
|
52
|
8.5
|
3
|
8.2
|
14
|
22
|
10
|
59
|
8
|
4-M3深6
|
|
100
|
124
|
60
|
38
|
58
|
30
|
6
|
14.5
|
19
|
6
|
18
|
10
|
11
|
4-M3深10
|
|
500
|
159
|
73
|
53
|
73.5
|
40
|
8
|
24
|
27
|
17
|
28
|
15
|
12
|
4-M3深10
|
|
1000
|
249
|
125
|
90
|
125
|
60
|
16
|
44
|
45
|
28
|
50
|
25
|
14
|
4-M5深12
|
|
2000
|
298
|
132
|
95
|
128
|
80
|
16
|
49
|
47.5
|
28
|
55
|
25
|
22
|
4-M5深12
|
|
5000
|
367
|
157
|
139
|
171
|
100
|
22
|
66
|
67.5
|
30
|
75
|
30
|
22
|
4-M6深12
|
技术参数
|
输出灵敏度
|
1.0～1.5 mV/V
|
|
零点输出
|
±1 %F.S
|
|
非线性
|
±0.1, 0.3 %F.S
|
|
迟滞
|
±0.05%F.S
|
|
重复性
|
±0.05%F.S
|
|
温度灵敏度漂移
|
0.03% F.S. / 10℃
|
|
零点温度漂移
|
0.03% F.S. / 10℃
|
|
输入电阻
|
700±10/350±10Ω
|
|
输出电阻
|
700±5/350±5Ω
|
|
响应频率
|
100μS
|
|
绝缘电阻
|
5000 MΩ/100VDC
|
|
推荐激励电压
|
10VDC(9-15VDC)
|
|
温度补偿范围
|
-10～+60℃
|
|
工作温度范围
|
-20～+65℃
|
|
安全过载
|
150%F.S
|
|
极限过载
|
200% F.S.
|
|
电缆尺寸
|
Ø5.2×3m
|
|
接线方式
|
输入: 红(+) 黑(-); 输出: 绿(+) 白(-);
|
|
材质
|
铝合金，合金钢，不锈钢
|
|
其它要求
|
可定制
|
