动态扭矩传感器 3Nm 5Nm 10Nm 20Nm 30Nm 50Nm 100Nm

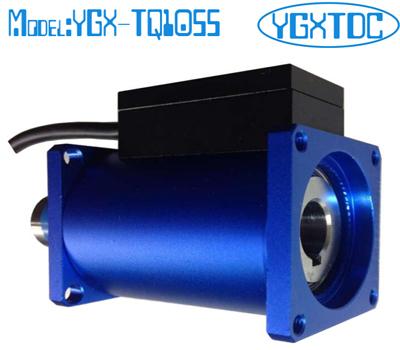

型号: YGX-TQ1055 动态扭矩传感器
特点和用途:
电阻应变为敏感元件和集成电路构成的一体产品，精度高，性能稳定可靠。
没有集流环等磨损件，可高速长时间运转，输出正反转扭矩信号。
两端均为键连接。
最高转速可达1800转/分钟。
量程: 0～3,5,10,20,30,50,100 Nm
外形尺寸(mm):
|
量程Nm
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
L
|
M
|
N
|
|
0-50
|
42
|
50
|
35
|
5
|
26
|
73
|
42
|
18
|
14.5
|
13
|
4
|
14.8
|
63
|
93
|
|
100
|
62
|
70
|
50
|
7
|
39
|
91
|
62
|
18
|
14.5
|
16
|
6
|
18.3
|
77
|
122
|
技术参数
|
灵敏度
|
1.5±10% mV / V
|
|
零点输出
|
±1%F.S
|
|
非线性
|
±0.1, 0.3% F.S.
|
|
滞后
|
≤±0.05% F.S.
|
|
重复性
|
≤±0.05% F.S.
|
|
蠕变
|
≤±0.03% F.S/30min
|
|
温度灵敏度漂移
|
0.03% F.S. / 10℃
|
|
零点温度漂移
|
0.03% F.S. / 10℃
|
|
输入电阻
|
350, 750±10Ω
|
|
输出电阻
|
350, 700±5Ω
|
|
响应频率
|
100μS
|
|
绝缘电阻
|
5000 MΩ/100VDC
|
|
激励电压
|
10-15VDC)
|
|
温度补偿范围
|
-10 ~ 60℃
|
|
工作温度范围
|
-20 ~ 65℃
|
|
安全过载
|
150%F.S
|
|
极限超载
|
200% F.S.
|
|
电缆线尺寸
|
Ø5.2×3m
|
|
接线方式
|
红/E+ 黑/E- 绿/S+ 白/S-
|
|
材质
|
铝, 不锈钢或合金钢
|
|
其它要求
|
可定制
|
|
|
|
|
