动态扭矩传感器方形连接

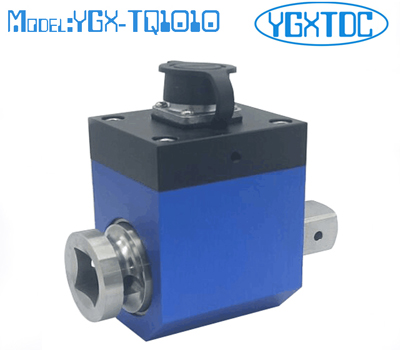

型号: YGX-TQ1050D 动态微扭矩传感器
特点和用途:
电阻应变为敏感元件和集成电路构成的一体产品，通过电刷实现供电与信输出。
中低量程扭矩测量。可测量正反两方向扭矩值。
两端为轴键连接，安装使用方便。
转速可达1800转/分
量程: 5,10,20,50,100,200,300,500,1000Nm

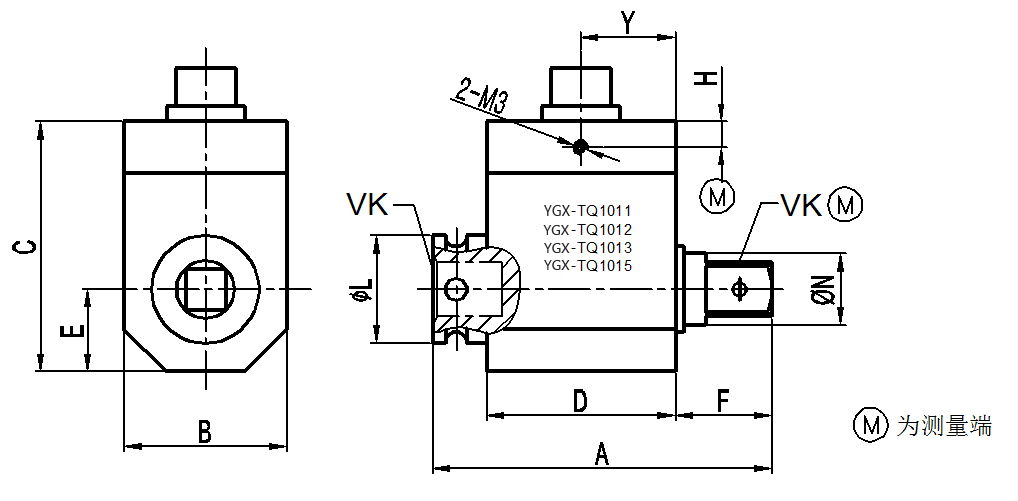

外形尺寸(mm):

|
型号
|
量程Nm
|
VK
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
ΦL
|
ΦN
|
Y
|
轴向力N
|
径向力N
|
|
TQ1010
|
5,10,15
|
1/4"
|
77
|
28
|
52
|
58
|
14
|
8.5
|
8
|
5
|
11
|
13
|
14.8
|
38
|
150
|
30
|
|
TQ1011
|
20,30
|
3/8"
|
74.5
|
38
|
58
|
44
|
19
|
18
|
/
|
6
|
/
|
25
|
12.7
|
22
|
500
|
60
|
|
TQ1012
|
50, 100
|
1/2"
|
79
|
38
|
58
|
44
|
19
|
22.5
|
/
|
6
|
/
|
25
|
16.6
|
22
|
700
|
100
|
|
TQ1013
|
200-500
|
3/4"
|
97
|
58
|
76
|
50
|
29
|
30
|
/
|
5
|
/
|
40
|
30
|
25
|
2000
|
150
|
|
TQ1015
|
1000
|
1"
|
112
|
73
|
90
|
57
|
36.5
|
34.5
|
/
|
5
|
28.5
|
50
|
40
|
28.5
|
4000
|
250
|
技术参数
|
灵敏度
|
1.5±10% mV / V
|
|
零点输出
|
±1%F.S
|
|
非线性
|
±0.1，0.3% F.S.
|
|
滞后
|
≤±0.05% F.S.
|
|
重复性
|
≤±0.05% F.S.
|
|
蠕变
|
≤±0.03% F.S/30min
|
|
温度灵敏度漂移
|
0.03% F.S. / 10℃
|
|
零点温度漂移
|
0.03% F.S. / 10℃
|
|
输入电阻
|
350,750±10Ω
|
|
输出电阻
|
350,700±5Ω
|
|
响应频率
|
100μS
|
|
绝缘电阻
|
5000 MΩ/100VDC
|
|
激励电压
|
10VDC(9-15VDC)
|
|
温度补偿范围
|
-10 ~ 60℃
|
|
工作温度范围
|
-20 ~ 65℃
|
|
安全过载
|
150%F.S
|
|
极限超载
|
200% F.S.
|
|
电缆线尺寸
|
Ø5.2×3m
|
|
接线方式
|
红/E+ 黑/E- 绿/S+ 白/S-
|
|
材质
|
铝，不锈钢或合金钢
|
|
其它要求
|
可定制
|
|
|
|
|
