50N 1000N,50KN 100KN 200KN 三分力三维力传感器

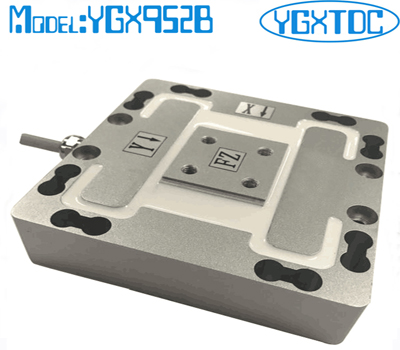

型号: YGX952B 三维力传感器
特点和用途:
三维力的测量
坚固耐用，IP65
相互干扰误差小
用于机器人手过载保护
自动化工具，用于测试机组
形状和尺寸可定制
量程: 50~200KN

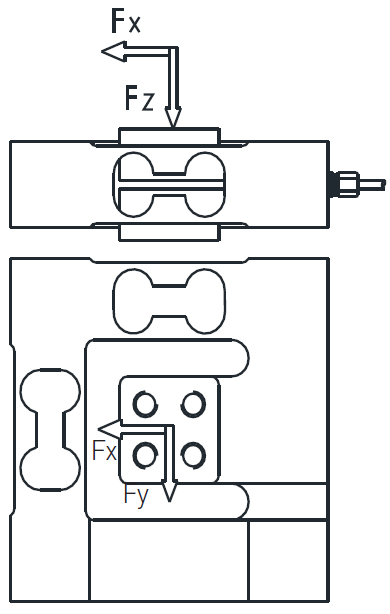

受力方向：

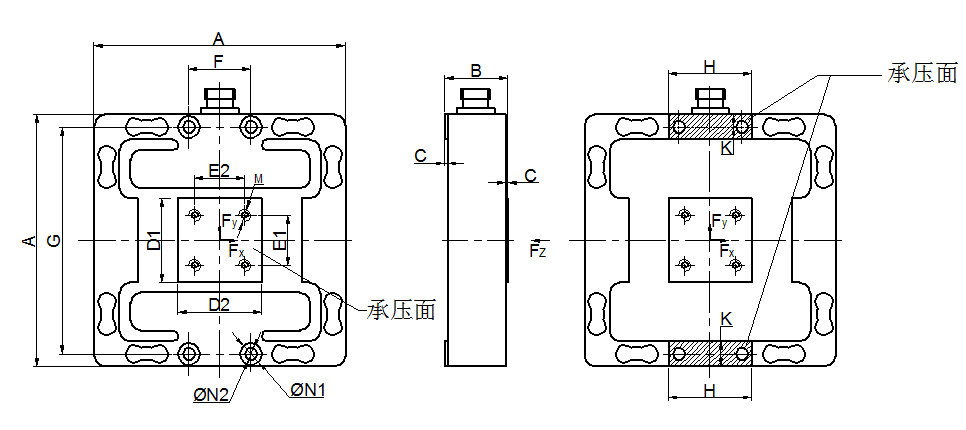

尺寸(mm):
|
量程Fx,Fy/N
|
量程Fz/N
|
A
|
B
|
C
|
D1
|
D2
|
E1
|
E2
|
F
|
G
|
H
|
K
|
材料
|
|
50-1K
|
50-1K
|
120
|
30
|
1
|
40
|
40
|
24
|
24
|
30
|
108
|
40
|
12
|
铝合金
|
|
1K-5K
|
1K-5K
|
120
|
30
|
1
|
40
|
40
|
24
|
24
|
30
|
108
|
40
|
12
|
不锈钢
|
|
2K-50K
|
2K-50K
|
160
|
66
|
2
|
50
|
42
|
28
|
26
|
26
|
110
|
52
|
37
|
合金钢
|
|
5K-200K
|
50K-200K
|
300
|
100
|
4
|
150
|
150
|
100
|
100
|
100
|
225
|
150
|
60
|
合金钢
|
技术规格
|
输出灵敏度
|
1.0～1.50 mV/V
|
|
零点输出
|
± 1% F.S
|
|
综合误差
|
±0.1; ±0.3; ±0.5%F.S.
|
|
非线性
|
±0.5% F.S.
|
|
温度灵敏度漂移
|
±0.1% F.S. / 10ºC
|
|
零点温度漂移
|
±0.1% F.S. / 10ºC
|
|
输出电阻
|
700±5/350±5 Ω
|
|
输入电阻
|
700±10/350±10 Ω
|
|
推荐激励电压
|
12 V
|
|
绝缘
|
2000 MΩ/100VDC
|
|
工作温度范围
|
-10 ~ 60 ºC(高温型定制)
|
|
温度补偿范围
|
-20～+60 ℃
|
|
安全过载
|
150% F.S.
|
|
电缆线尺寸
|
3000mm
|
|
防护等级
|
IP65
|
|
接线方式
|
电压: 输入+(红) 输入- (黑);
Fx: 信号+(绿) 信号- (白);
Fy: 信号+(蓝) 信号- (黄);
Fz: 信号+(棕) 信号- (灰);
|
|
|
|
|
