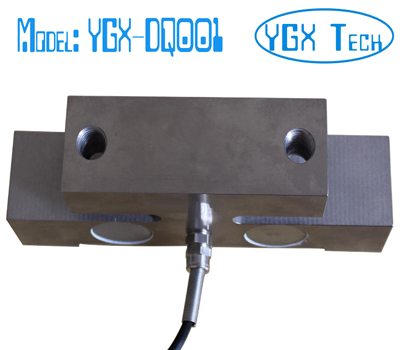

型号：YGX-DQ001
特点和用途:
传感器为平板式双剪切梁结构，外形高度低，安装使用方便。过载能力强，受力状态稳定，横向干扰小，可获得较高的测量精度。
适用于起重机、水利等各种行业中轴承座下的张力测试及控制系统。
量程：1~30t

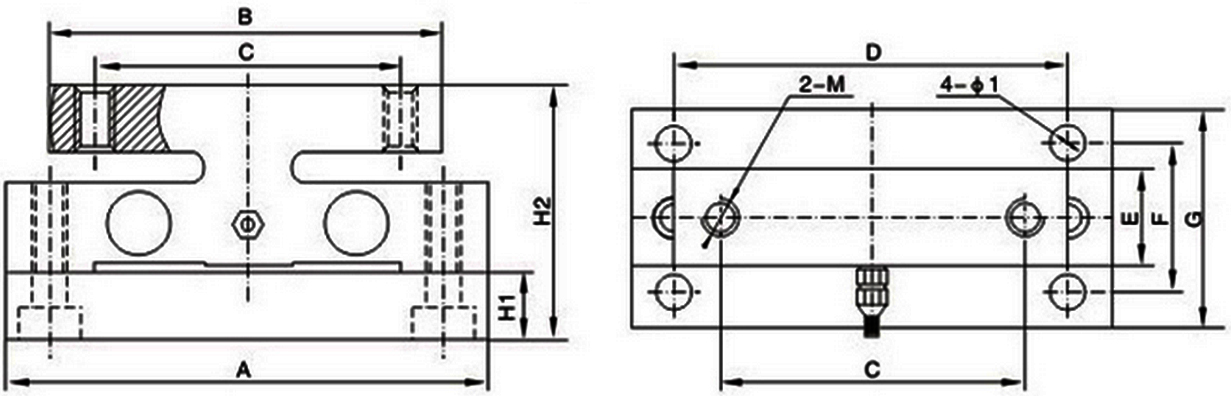

尺寸(mm)：
|
量程
|
尺寸（mm）
|
|
KN
|
相当于T
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H1
|
H2
|
Φ1
|
M
|
|
10-50
|
1-5
|
220
|
140
|
110
|
186
|
45
|
70
|
100
|
25
|
110
|
Φ13
|
M16
|
|
100
|
10
|
220
|
180
|
120
|
192
|
50
|
128
|
180
|
41
|
134
|
Φ22
|
M20
|
|
200-300
|
20-30
|
240
|
180
|
120
|
192
|
56
|
128
|
180
|
41
|
143
|
Φ22
|
M20
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
1~1.5±0.05mV/V
|
|
非线性
|
≤±0.1%F·S
|
|
滞后
|
≤±0.1%F·S
|
|
重复性
|
≤±0.05%F·S
|
|
蠕变（30分钟）
|
≤±0.05%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.05%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.05%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
