50kg 100kg 500kg 1000kg 2t 5t 10t 15t 微型称重测力传感器
型号：YGX-MH101
特点和用途:
该传感器采用平膜片感压，外壳和膜片一体结构，体积小、性能稳定可靠。
适用于各种测力称重的工业自动化测量控制系统。
量程：50kg~15T

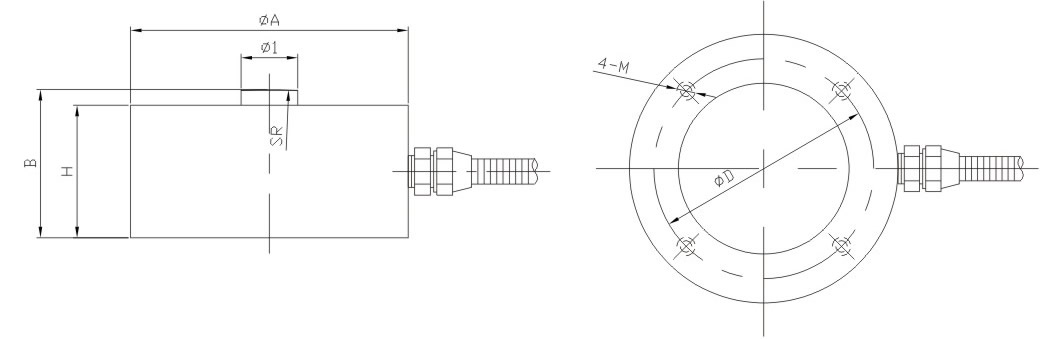

尺寸(mm)：
|
尺寸(mm)
量程
|
ØA
|
B
|
H
|
Ø1
|
ØD
|
4-M
|
SR
|
|
50kg-5T
|
51
|
25
|
20
|
10
|
42
|
M5
|
SR50
|
|
6-15T
|
88
|
47
|
42
|
18
|
72
|
M6
|
SR150
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
1.0~1.5±0.05mV/V
|
|
非线性
|
≤±0.3%F·S
|
|
滞后
|
≤±0.3%F·S
|
|
重复性
|
≤±0.3%F·S
|
|
蠕变（30分钟）
|
≤±0.1%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.1%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.1%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350±20Ω
|
|
输出电阻
|
350±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥2000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP65
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
