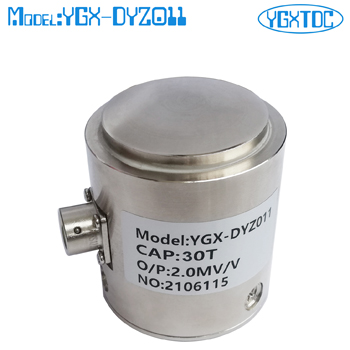

型号：YGX-DYZ011
特点和用途:
该传感器根据载荷力大小及作用分别采用筒式、柱式结构。具有量程范围大、结构密封性好，性能稳定可靠，安装使用方便等特点。
广泛应用于水泥、煤炭等各种行业的电子汽车衡、轨道衡、平台秤、料斗秤及其他各种称重、测力的工业自动化测量控制系统。
量程：30~1000T

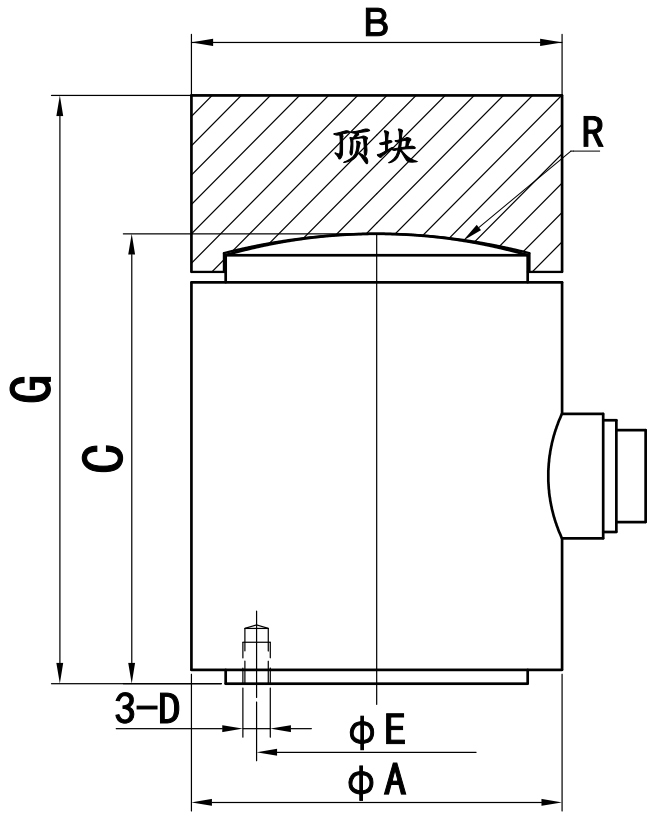

尺寸(mm)
|
量程
尺寸(mm)
|
30-50t
|
60-100t
|
200t
|
300t
|
500t
|
700-
1000t
|
|
ØA
|
78
|
98
|
128
|
154
|
196
|
246
|
|
ØB
|
78
|
98
|
128
|
154
|
196
|
246
|
|
C
|
100
|
110
|
140
|
170
|
220
|
282
|
|
D
|
M6
|
M6
|
M6
|
M8
|
M10
|
M16
|
|
E
|
55
|
75
|
100
|
120
|
150
|
190
|
|
R
|
100
|
120
|
200
|
300
|
400
|
500
|
|
G
|
125
|
140
|
180
|
215
|
275
|
352
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
1.0~2.0±0.05mV/V
|
|
非线性
|
≤±0.2%F·S
|
|
滞后
|
≤±0.2%F·S
|
|
重复性
|
≤±0.15%F·S
|
|
蠕变（30分钟）
|
≤±0.3%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.3%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.3%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
