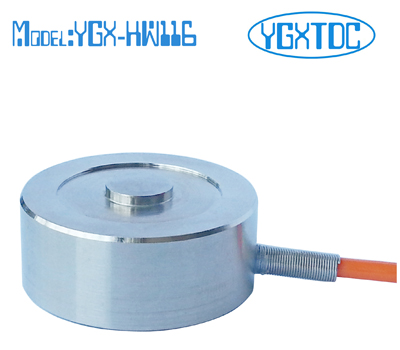

微型称重测力传感器 5KG 10KG 20KG 30KG 50KG 100KG 200KG 500KG 1000KG 2000KG 3000KG 5000KG
型号:YGX-HW116
特点和用途:
称重传感器正应变构成，小尺寸、低高度、全不锈钢材质，耐腐蚀。适用于空间有限的场合使用。
量程: 5, 10, 20, 30, 50, 100, 200, 500, 1000, 2000, 3000, 5000KG

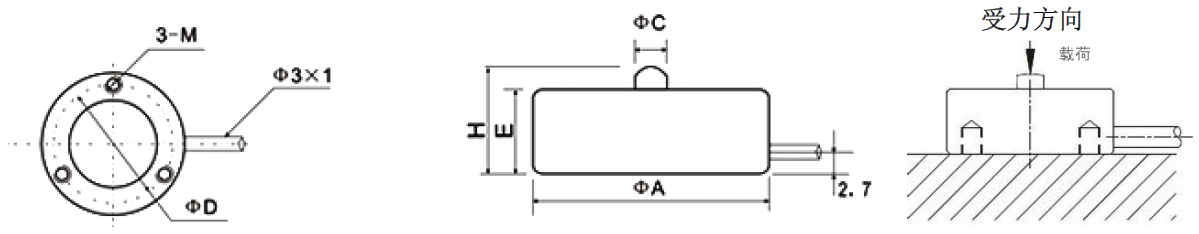

产品尺寸：
|
尺寸(mm)
量程
|
ΦA
|
ΦC
|
ΦD
|
H
|
E
|
M
|
H1
|
SR
|
|
5~200KG
|
20
|
2.5
|
15.5
|
12
|
10
|
M3
|
2.7
|
2
|
|
300~1000KG
|
26
|
5
|
18.5
|
15
|
11.5
|
M4
|
3.5
|
6
|
|
2000KG
|
30
|
6
|
20
|
18
|
14
|
M4
|
3.5
|
15
|
|
3000-5000KG
|
37.7
|
10.8
|
31
|
15.5
|
14
|
M2.5
|
3.5
|
50
|
技术参数:
|
灵敏度
|
1.0～2.0 mV/V
|
|
综合误差
|
≤±0.5%F·S
|
|
蠕变（30分钟）
|
≤±0.5%F·S
|
|
零点平衡
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.05%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.05%F·S/10℃
|
|
工作温度范围
|
-30℃～+70℃
|
|
输入电阻
|
1000±10Ω
|
|
输出电阻
|
1000±10Ω
|
|
安全过载
|
≤150%F·S
|
|
极限过载
|
200% F.S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
5V-12V
|
|
最大激励电压
|
15V
|
|
防护等级
|
IP67
|
|
电缆线尺寸
|
Ø3.5mm × 2m
|
|
材质
|
17-4PH不锈钢
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
