微量程扭矩传感器

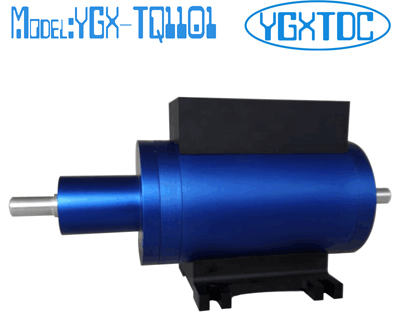

型号: YGX-TQ1101 微量程扭矩传感器

一、概述

YGX-TQ1101微量程扭矩传感器适用于主要应用于微量程（2Nm以下）扭矩的测量。当扭矩测量值小于2Nm时，旋转体支撑轴承的磨擦力矩就成了不可忽略的干扰因素。YGX-TQ11011型采取应变区和供电、发射区分开布置，使应变区避开轴承的影响，有效的改善和提高了扭矩传感器的抗过载能力及测量精度。

二、产品特点：

YGX-TQ1101微量程扭矩传感器是YGX-TQ1100扭矩传感器的小量程方式：当量程小于2N•m时，传感器两端的支承轴承的磨擦力矩就成了不可忽略的干扰因素。YGX-TQ1101扭矩传感器在结构上与YGX-TQ1100扭矩传感器的不同之处：在于避免了轴承的磨擦力矩的干扰。

三、技术参数：

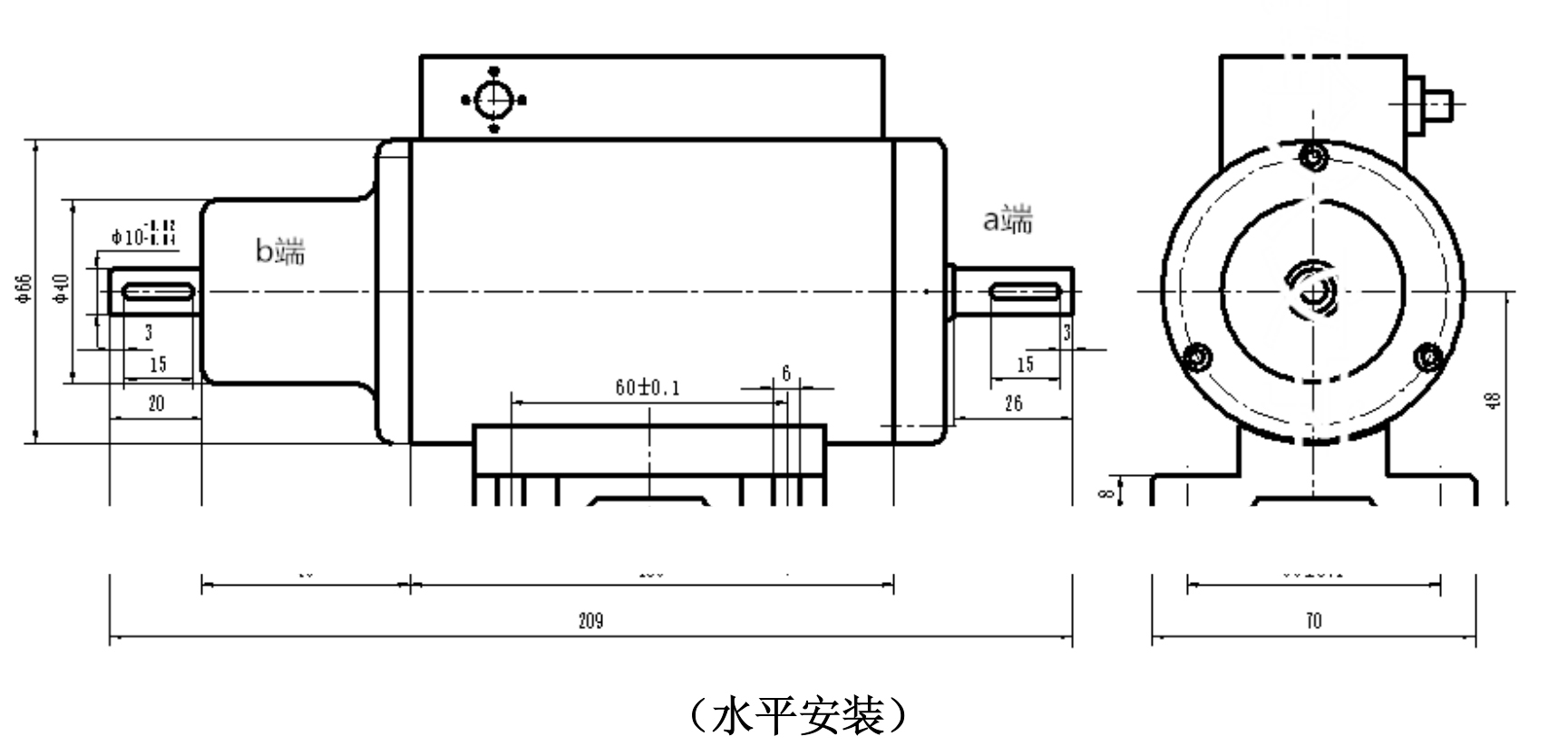

四、安装

YGX-TQ1101扭矩传感器分a．b端，b端为测量端,a端为辅助

b端通过联轴器与被测设备相联接，安装时一定要避免附加弯矩。

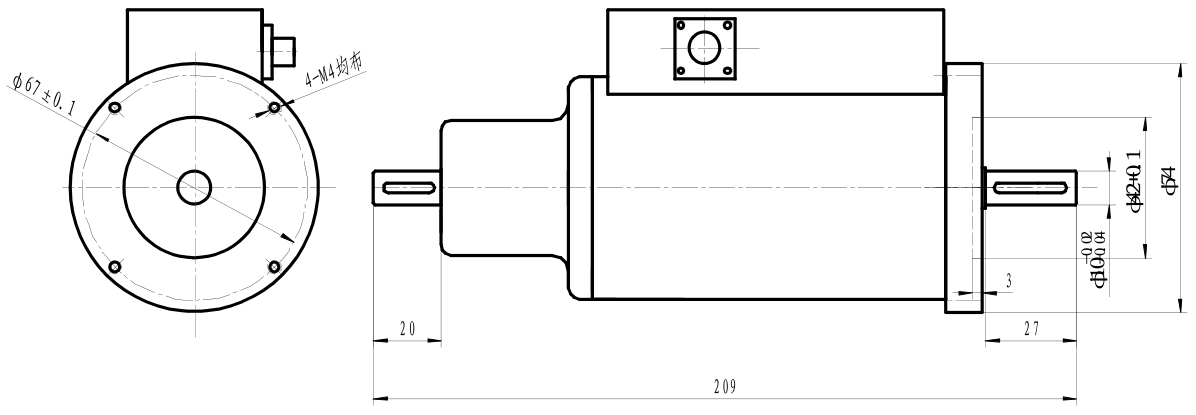

（轴向安装）

注：图纸可以通过放大显示比例看清楚

五、使用注意：

1.接线必须正确;

2.±15V的范围:不得低于± 14.5V 不得高于± 15.5V ;

3.信号线输出不得对地,对电源短路,输出电流不大于10mA;

4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。

5.本传感器弹性体非常精小，严格限制过载，过载范围≤20%，否则极易损坏。

6.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。

六、常用信号类型及配套产品

1.直接将扭矩频率信号送给计算机或PLD进行处理；

2.配套XSM扭矩显示仪，直接显示扭矩值；

3.配套YGX-TQ1101系列扭矩转速功率仪直接显示扭矩、转速和功率值；

4.配套F/I或F/V信号转换模块，将频率信号转换为4-20m A或1-5V等常用模拟信号，方便客户信号采集。

5.选用我公司专业的数据采集卡和配套软件、实现扭矩、转速等信号的采集、存储、打印、回放等功能。
