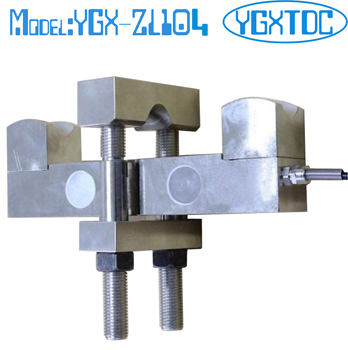

钢丝绳张力传感器 1T 2T 5T 10T
型号：YGX-ZL104
特点和用途:
旁压式张力传感器为双孔剪切梁结构，安装使用方便、操作简单，专用于测量钢丝绳的张力。钢丝绳通过U行螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。
主要适用于起重、水利、煤矿等行业的超载控制和过程显示。
量程: 1, 2, 5, 10 T

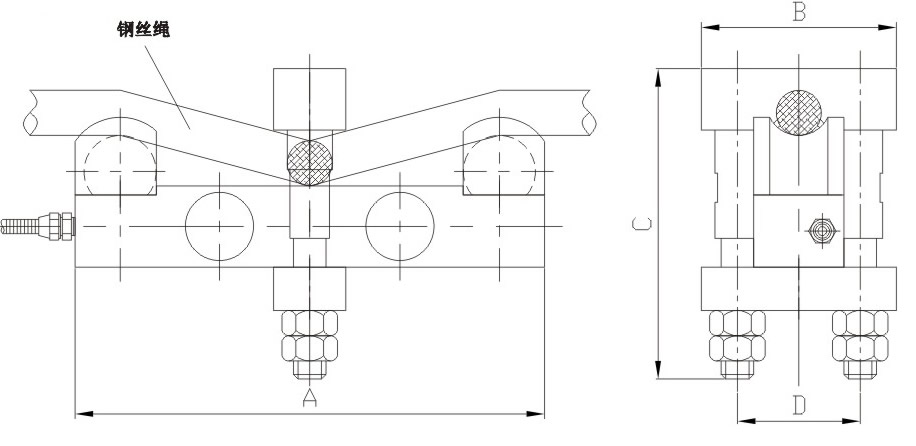

尺寸(mm)：
|
钢丝绳拉力
|
量程
|
钢丝绳直径
|
A
|
B
|
C
|
D
|
|
1t
|
1t
|
Φ6-14
|
160
|
76
|
117
|
45
|
|
2t
|
1t
|
Φ10-18
|
160
|
76
|
117
|
45
|
|
5t
|
2t
|
Φ16-26
|
160
|
76
|
117
|
45
|
|
10-20t
|
5-10t
|
Φ24-36
|
260
|
108
|
170
|
68
|
|
20t
|
10t
|
Φ24-36
|
272
|
112
|
175
|
72
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
1.5±0.05mV/V
|
|
非线性
|
≤±0.05%F·S
|
|
滞后
|
≤±0.05%F·S
|
|
重复性
|
≤±0.05%F·S
|
|
蠕变（30分钟）
|
≤±0.05%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.05%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.05%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±20Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP68
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
