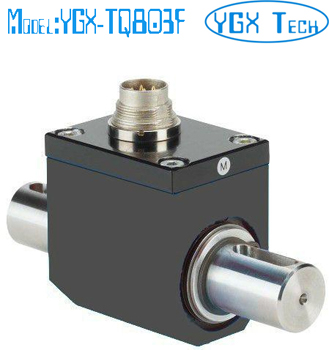

型号: YGX-TQ803F 超小尺寸扭矩传感器
产品概述：
小巧型扭矩传感器是我公司在应变桥专用技术基础上研制开发的新产品，适用于各类要求体积小、转速高的扭矩测量场合。该产品输出5～15kHz频率信号或4～20mA电流信号，适合远距离传输。本产品尺寸小、使用安装简便、信号抗干扰能力强，是替代进口扭矩传感器的理想产品。
技术特点：
1. 体积小、重量轻、易于安装；
2. 既可以测量静止扭矩，也可以测量旋转扭矩；
3. 检测精度高、稳定性好、抗干扰性强；
4. 不需反复调零即可连续测量正反转扭矩；
5. 没有集流环等磨损件，可以高转速长时间运行；
6. 应变弹性体强度大，可承受150%载荷；
7. 抗干扰性强，可任意位置，任意方向安装；
8. 传感器部分可脱离二次仪表独立使用，直接与测量板卡、PLC或DCS组成扭矩测量装置
量程: 5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,500Nm
技术参数
|
量程
|
5Nm,10Nm,20Nm,50Nm,100Nm,200Nm,500Nm（可选）
|
|
供电电源
|
±15V DC(使用频率信号输出 )
24V DC (使用电压或电流信号输出 )
|
|
扭矩信号
|
5～15Khz（幅值12V,零点10kHz）、4～20mA、1～5V、0-10V
|
|
转速范围
|
0~1000, 3000, 6000, and 8000 revolutions per minute
|
|
转速信号
|
标准产品不带测转速，如果带测转速 L 长度增加30mm.
|
|
精度
|
±0.25%、±0.5%
|
|
年稳定性
|
0.3%/year
|
|
绝缘电阻
|
≥200MΩ(100VDC)
|
|
环境温度
|
-20 ~ 60 ℃ (可定制高温 -20 ~ 120 ℃)
|
|
相对湿度
|
0～90%RH
|
|
过载能力
|
150%
|
|
响应频率
|
1ms
|
应用领域：
1. 检测电动机、内燃机等旋转动力设备，输出扭矩及功率；
2. 检测电动机、风力、泵、搅拌机、减速器、变速器、卷扬机、螺旋桨、钻探机械等设备的负载扭矩及输入功率；
3. 检测各种机械加工中心、自动机床的工作过程中的扭矩；
4. 检测各种旋转动力设备系统所传递的扭矩及效率；
5. 检测扭矩的同时可以检测转速、轴动力；
6. 可用于制造粘度计、电动、气动、液力扭力扳手；

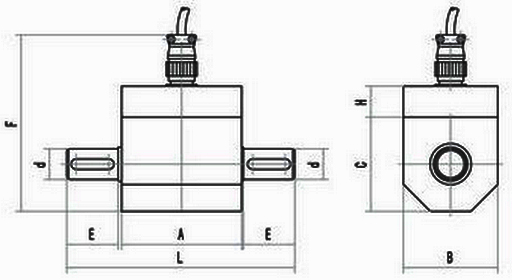

外形尺寸：
|
Nm
|
d
|
L
|
E
|
A
|
F
|
|
B
|
H
|
键(长x宽x高)
|
备注
|
重量
|
|
5-100
|
18
|
133
|
30
|
70
|
101
|
55
|
55
|
18
|
25x6x6
|
单键
|
1kg
|
|
100-500
|
25
|
155
|
30
|
91
|
115
|
65
|
65
|
18
|
30x8x7
|
单键
|
1.5kg
|
安装示意图：
安装方法：
1、该系列传感器无安装固定底座，需要用弹簧、拉绳或固定卡子将壳体固定，以避免壳体和信号输出导线随轴旋转。
2、其它安装、电气连接方法及注意事项按标准传感器进行。
