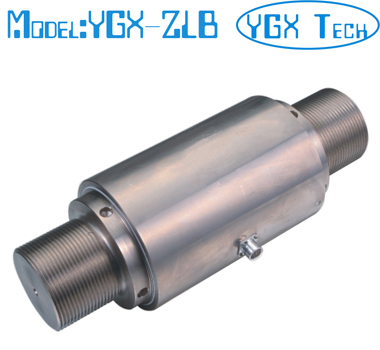

300t 400t 500t 600t 多柱式拉压双向称重测力传感器
型号: YGX-ZLB
多柱式拉压双向称重测力传感器
合金钢材料
量程: 3000,4000,5000,6000KN
( 300, 400, 500, 600T )

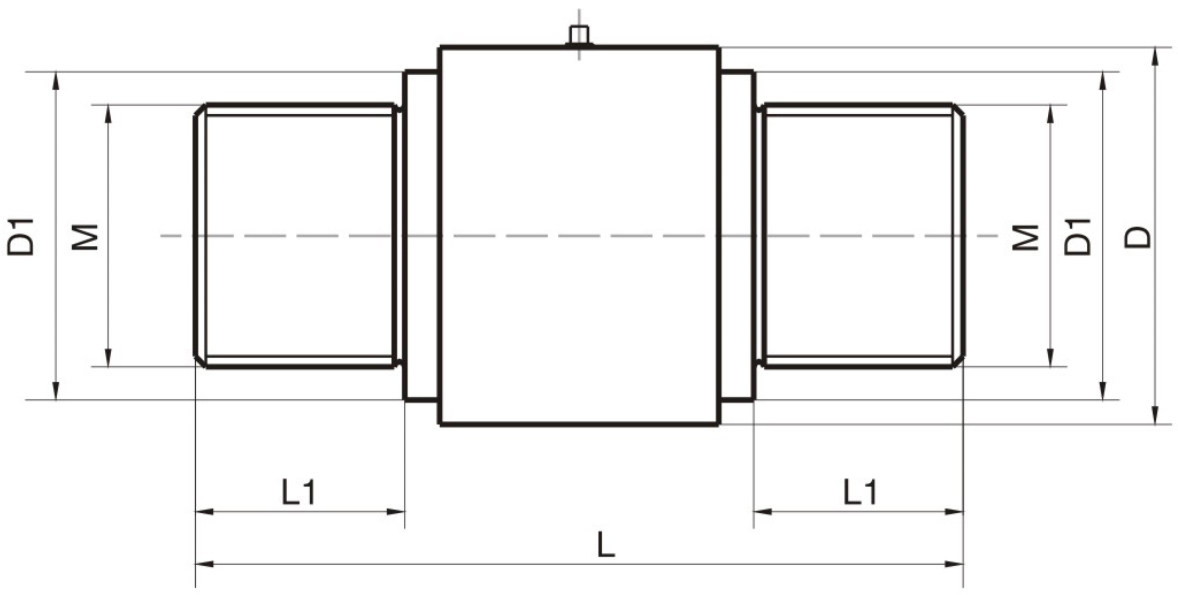

尺寸(mm):
尺寸(mm)
量程(KN) |
D |
D1 |
L |
L1 |
M |
| 3000 ( 300T ) |
215 |
188 |
440 |
120 |
M170x6 |
| 4000 ( 400T ) |
240 |
214 |
440 |
120 |
M180x6 |
| 5000 ( 500T ) |
265 |
230 |
440 |
120 |
M200x6 |
| 6000 ( 600T ) |
265 |
230 |
440 |
120 |
M220x6 |
技术参数
| 综合精度 |
0.1%F.S. |
| 输出灵敏度 |
2.0 mV / V |
| 非线性 |
≤0.1 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
≤0.1 % F.S. |
| 温度灵敏度漂移 |
<0.05 % F.S./10℃ |
| 零点温度漂移 |
<0.05% F.S./10℃ |
| 输入电阻 |
380Ω |
| 输出电阻 |
350Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
