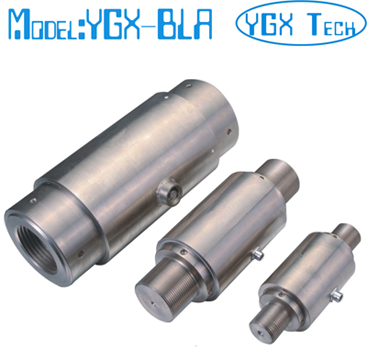

型号: YGX-BLA
拉压双向传感器
合金钢材料
量程: 20,30,40,50,60,100, 150,200,300,400,500,1000,1500,2000KN
( 2,3,4,5,6,10,15,20,30,40,50,100,150,200T )
尺寸(mm):
尺寸(mm)
量程(KN) |
D |
M |
L |
L1 |
L2 |
| 20~30(2~3T) |
64 |
M24x3 |
72 |
145 |
124 |
| 40~60(4~6T) |
74 |
M30x2 |
124 |
200 |
180 |
| 100(10T) |
86 |
M36x3 |
84 |
180 |
160 |
| 150~200(15~20T) |
86 |
M42x3 |
126 |
230 |
200 |
| 300(30T) |
98 |
M48x3 |
132 |
270 |
230 |
| 400(40T) |
105 |
M48x3 |
137 |
280 |
250 |
| 500(50T) |
118 |
M56x3 |
175 |
320 |
320 |
| 1000(100T) |
118 |
M72x3 |
175 |
320 |
320 |
| 1500~2000(150~200T) |
165 |
M90x3 |
200 |
400 |
400 |
技术参数
| 综合精度 |
0.05 %F.S. |
| 输出灵敏度 |
2.0~2.5 mV / V |
| 非线性 |
≤0.05 % F.S. |
| 重复性 |
≤0.02% F.S. |
| 滞后性 |
≤0.05 % F.S. |
| 温度灵敏度漂移 |
<0.05 % F.S./10℃ |
| 零点温度漂移 |
<0.05 % F.S./10℃ |
| 输入电阻 |
380Ω |
| 输出电阻 |
350Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
