60t 100t 150t 200t 300t 400t 500t 650t 多柱式压力称重传感器
型号: YGX-DYD

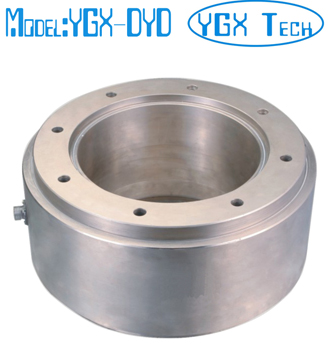

多柱式压力称重传感器
合金钢材料
量程: 600,1000,1500,2000,3000,4000,5000,6500KN
( 60，100，150，200，300，400，500，650T )
尺寸(mm):
尺寸(mm)
量程(KN) |
D |
D1 |
D2 |
d |
d1 |
H |
H1 |
H2 |
M |
| 600 ( 60T ) |
160 |
140 |
120 |
80 |
100 |
100 |
5 |
5 |
4-M12 |
| 1000 ( 100T ) |
200 |
170 |
145 |
100 |
120 |
110 |
5 |
5 |
4-M12 |
| 1500 ( 150T ) |
225 |
190 |
160 |
120 |
135 |
120 |
5 |
5 |
4-M12 |
| 2000 ( 200T ) |
260 |
230 |
195 |
140 |
160 |
130 |
5 |
5 |
4-M12 |
| 3000 (300T ) |
270 |
245 |
225 |
160 |
180 |
150 |
10 |
5 |
4-M12 |
| 4000 ( 400T ) |
295 |
275 |
235 |
195 |
175 |
160 |
10 |
10 |
8-M16 |
| 5000 ( 500T ) |
340 |
310 |
265 |
196 |
215 |
165 |
10 |
10 |
8-M16 |
| 6500 ( 650T ) |
385 |
355 |
305 |
240 |
260 |
180 |
10 |
20 |
8-M16 |
技术参数
| 综合精度 |
0.2%F.S. |
| 输出灵敏度 |
2.0 mV / V |
| 非线性 |
≤0.2 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
≤0.2 % F.S. |
| 温度灵敏度漂移 |
<0.1 % F.S./10℃ |
| 零点温度漂移 |
<0.1% F.S./10℃ |
| 输入电阻 |
380Ω |
| 输出电阻 |
350Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
