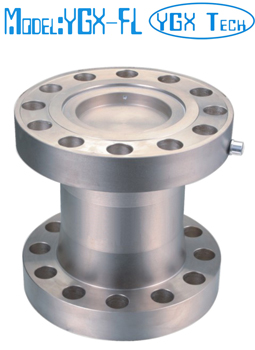

30t 60t 100t 200t 250t 300t 500t 法兰拉压双向称重测力传感器
型号: YGX-FL
拉压双向称重测力传感器
合金钢材料
量程: 300,500,600,1000,1500,2000,2500,3000,4000,5000KN
( 30, 50, 60, 100, 150, 200, 250, 300, 400, 500T )

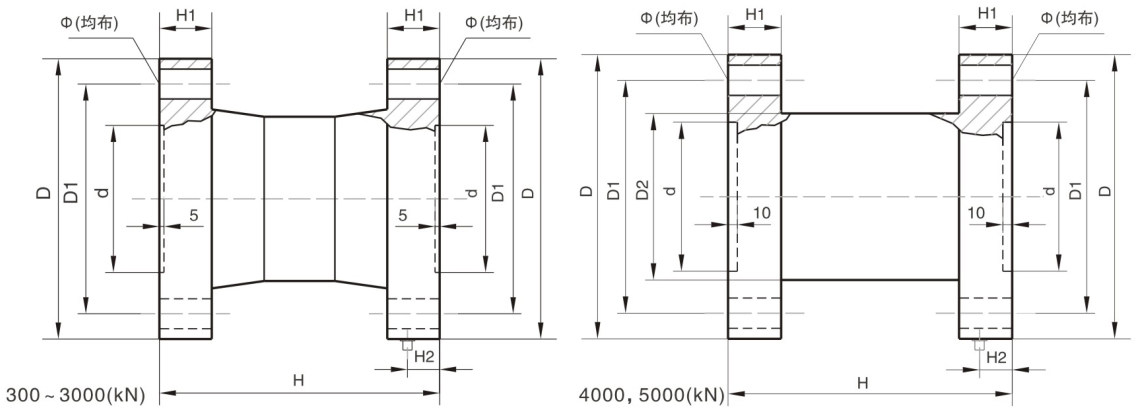

尺寸(mm):
尺寸(mm)
量程(KN) |
D |
D1 |
D2 |
d |
H |
H1 |
H2 |
Ø |
| 300 ( 30T ) |
145 |
120 |
/ |
85 |
130 |
22 |
15 |
12-Ø16 |
| 500,600 ( 50,60T ) |
197 |
160 |
/ |
110 |
160 |
25 |
15 |
12-Ø22 |
| 1000 ( 100T ) |
240 |
200 |
/ |
135 |
230 |
40 |
28 |
12-Ø26 |
| 1500,2000,2500( 150,200,250T ) |
305 |
250 |
/ |
160 |
326 |
57 |
45 |
12-Ø32.5 |
| 3000 ( 300T ) |
390 |
340 |
/ |
265 |
358 |
69 |
50 |
16-Ø32.5 |
| 4000 ( 400T ) |
332 |
385 |
235 |
135 |
300 |
60 |
45 |
16-Ø32 |
| 5000 ( 500T ) |
420 |
370 |
320 |
190 |
300 |
60 |
45 |
18-Ø32 |
技术参数
| 综合精度 |
0.2%F.S. |
| 输出灵敏度 |
2.0 mV / V |
| 非线性 |
≤0.2 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
≤0.2 % F.S. |
| 温度灵敏度漂移 |
<0.1 % F.S./10℃ |
| 零点温度漂移 |
<0.1% F.S./10℃ |
| 输入电阻 |
760Ω |
| 输出电阻 |
700Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
