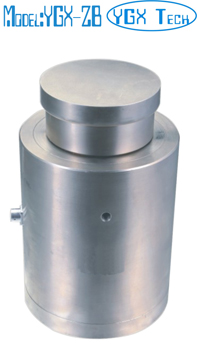

3t 6t 10t 30t 60t 100t 200t 柱式压力称重测力传感器
型号: YGX-ZB
柱式压力称重测力传感器
合金钢材料
量程: 30，60，100，300，600，1000，2000KN
( 3, 6, 10, 30, 60, 100, 200T )

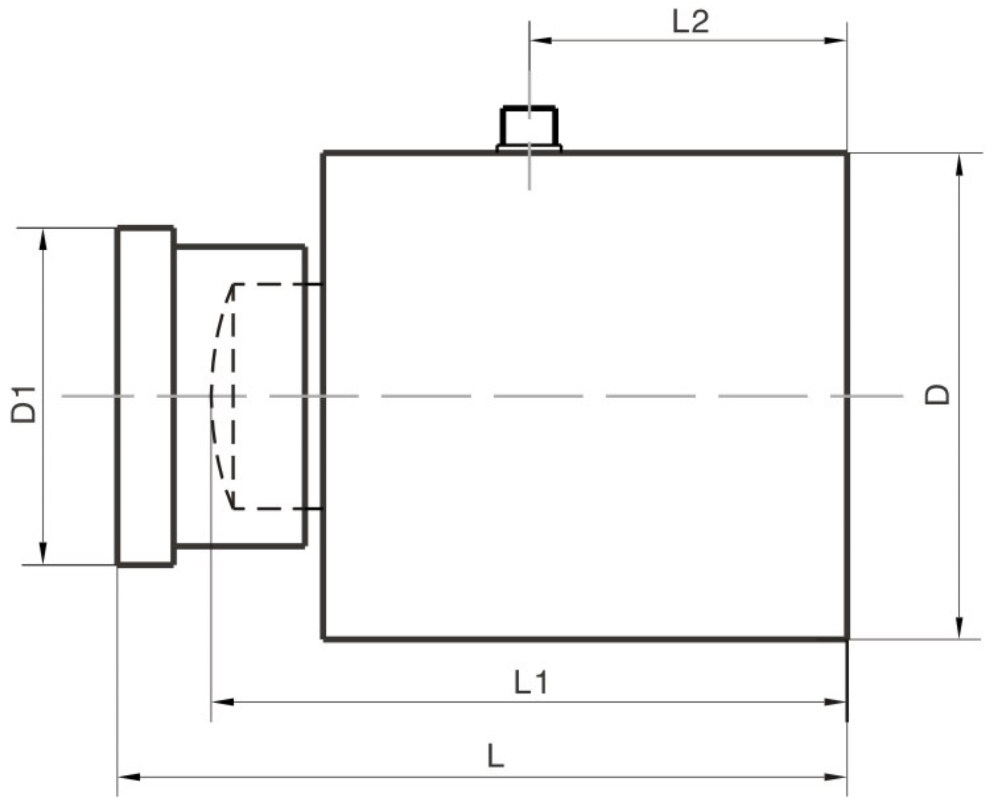

尺寸 (mm):
尺寸(mm)
量程(KN) |
D |
D1 |
L |
L1 |
L2 |
| 30 ( 3T ) |
70 |
38 |
110 |
90 |
55 |
| 60 ( 6T ) |
70 |
38 |
110 |
90 |
55 |
| 100 ( 10T ) |
80 |
50 |
135 |
110 |
60 |
| 300 ( 30T ) |
100 |
62 |
165 |
135 |
70 |
| 600 ( 60T ) |
130 |
90 |
205 |
170 |
85 |
| 1000 ( 100T ) |
130 |
90 |
205 |
170 |
85 |
| 2000 ( 200T ) |
150 |
125 |
225 |
185 |
110 |
技术参数
| 综合精度 |
0.03/0.05%F.S. |
| 输出灵敏度 |
2.0~2.5 mV / V |
| 非线性 |
≤0.03/0.05 % F.S. |
| 重复性 |
≤0.02% F.S. |
| 滞后性 |
≤0.03/0.05 % F.S. |
| 温度灵敏度漂移 |
<0.03 % F.S./10℃ |
| 零点温度漂移 |
<0.03 % F.S./10℃ |
| 输入电阻 |
380Ω |
| 输出电阻 |
350Ω |
| 绝缘电阻 |
≥5000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
