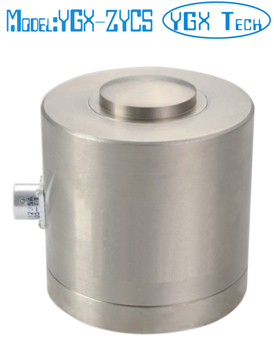

3t 5t 10t 20t 30t 50t 60t 合金钢柱式压力称重测力传感器
型号: YGX-ZYCS
柱式压力称重测力传感器
合金钢材料
量程: 30，50，100，200，300，500，600KN
( 3, 5, 10, 20, 30, 50, 60T )
尺寸(mm):
尺寸(mm)
量程(KN) |
D |
D1 |
D2 |
L |
L1 |
L2 |
SR |
M |
| 30-100 ( 3~10T ) |
60 |
38 |
25 |
80 |
40 |
8 |
25 |
4-M6 |
| 200-300 ( 20-30T ) (类型 I ) |
70 |
50 |
40 |
95 |
45 |
15 |
80 |
4-M8 |
| 200-300 ( 20-30T ) (类型 II ) |
80 |
65 |
36 |
85 |
47,57 |
8 |
50 |
4-M8 |
| 500-600 ( 50-60T ) |
118 |
90 |
60 |
140 |
65 |
20 |
80 |
4-M12 |
技术参数
| 综合精度 |
0.1%F.S. |
| 输出灵敏度 |
1.5~2.0 mV / V |
| 非线性 |
≤0.1 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
≤0.1 % F.S. |
| 温度灵敏度漂移 |
<0.1 % F.S./10℃ |
| 零点温度漂移 |
<0.1% F.S./10℃ |
| 输入电阻 |
380/760Ω |
| 输出电阻 |
350/700Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
