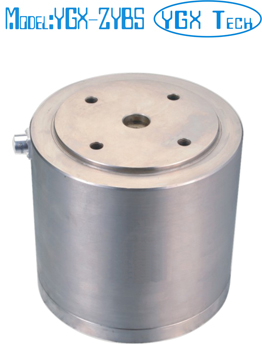

100t 200t 300t 柱式压力称重测力传感器
型号: YGX-ZYBS
柱式压力称重测力传感器
合金钢材料
量程: 1000，2000，3000KN
( 100, 200, 300T )

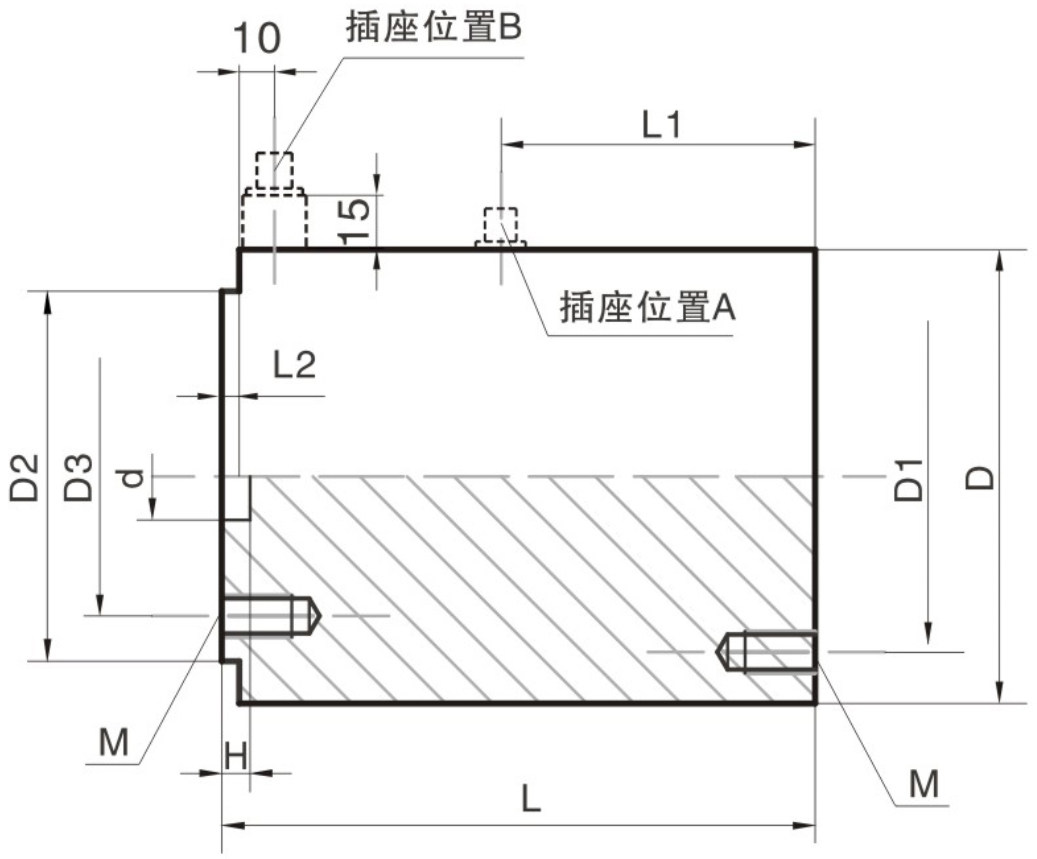

尺寸(mm):
注：插座位置可选择A处或B处.
尺寸(mm)
量程(KN) |
D |
D1 |
D2 |
D3 |
d |
L |
L1 |
L2 |
H |
M1 |
| 1000,2000 ( 100, 200T ) |
130 |
100 |
106 |
80 |
25 |
170 |
90 |
5 |
8 |
4-M10 |
| 3000 ( 300T ) |
160 |
140 |
123 |
90 |
20 |
153 |
65 |
5 |
8 |
4-M10 |
技术参数
| 综合精度 |
0.1%F.S. |
| 输出灵敏度 |
2.0 mV / V |
| 非线性 |
≤0.1 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
≤0.1 % F.S. |
| 温度灵敏度漂移 |
<0.1 % F.S./10℃ |
| 零点温度漂移 |
<0.1% F.S./10℃ |
| 输入电阻 |
760Ω |
| 输出电阻 |
700Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
