深圳市怡冠兴科技发展有限公司

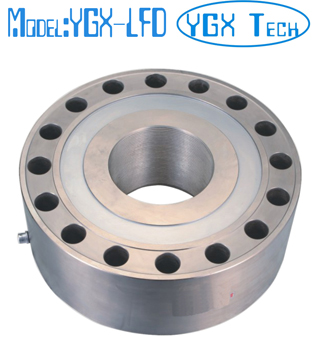

10t 20t 30t 50t 60t 100t 200t 轮辐环形拉压双向称重测力传感器

型号: YGX-LFD

拉压双向称重测力传感器

合金钢材料

量程: 0.5,1,2,5,10,20,50,100,200,300,500,600,1000,2000KN

(50, 100, 200, 500KG; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200T )

尺寸(mm):

尺寸(mm)
量程(KN) D D1 D2 M d H Ø

0.5-5 ( 50~500KG ) 90 25 75 M16x1.5 61 25 4- Ø7

10 ( 1T ) 112 35 96 M20x2 72 30 8- Ø9

20 ( 2 T ) 125 44 105 M24x2 93 42 8- Ø11

50-100 ( 5~10T ) 150 48 122 M30x2 96 45 8- Ø11

200-300 ( 20~30T ) 180 70 142 M42x3 110 53 16- Ø13.5

500-600 ( 50~60T ) 234 97 194 M64x3 147 60 16- Ø21.5

1000 ( 100T ) 320 162 295 M96x4 220 100 16- Ø26

2000 ( 200T ) 360 200 310 M120x4 258 126 16- Ø29

技术参数

综合精度 0.1%F.S.

输出灵敏度 2.0 mV / V

非线性 ≤0.1 % F.S.

重复性 ≤0.5% F.S.

滞后性 ≤0.1 % F.S.

温度灵敏度漂移 <0.05 % F.S./10℃

零点温度漂移 <0.05 % F.S./10℃

输入电阻 380/760Ω

输出电阻 350/700Ω

绝缘电阻 >2000MΩ

推荐激励电压 10 VDC

激励电压范围 6~12 VDC

工作温度范围 - 30 ~ 70oC

安全过载 120% F.S.

电缆长度 3 m

防护等级 IP65

接线方式
输入: 红 (+) 黑 (-) ;

输出: 绿 (+) 白 (-)
