型号: YGX-LFA
压力称重测力传感器
合金钢材料
量程: 0.5, 1, 2, 5, 10, 20, 50, 100, 200, 300, 500, 600, 1000, 2000KN
( 50, 100, 200, 500KG ; 1, 2, 5, 10, 20, 30, 50, 60, 100, 200T )

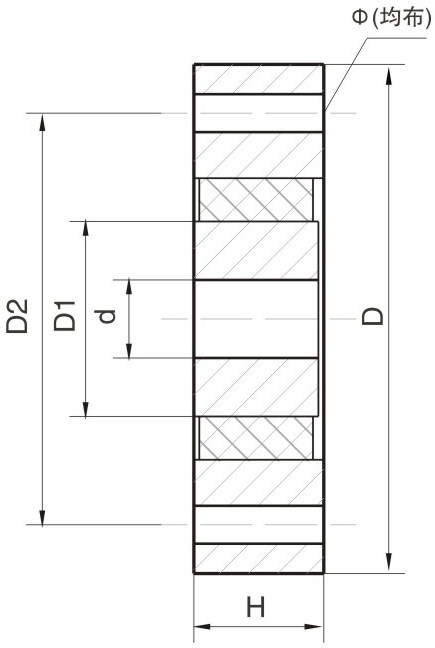

尺寸(mm):
尺寸(mm)
量程(KN) |
d |
D |
D1 |
D2 |
H |
Ø |
| 0.5-5 ( 50~500KG ) |
12 |
90 |
22 |
75 |
25 |
4-Ø7 |
| 10 ( 1T ) |
12 |
100 |
26 |
80 |
30 |
4-Ø11 |
| 20( 2T ) |
24 |
125 |
42 |
105 |
42 |
8-Ø11 |
| 50-100 ( 5~10T ) |
24 |
150 |
48 |
122 |
45 |
8-Ø11 |
| 200-300 ( 20~30T ) |
30 |
180 |
70 |
142 |
53 |
8-Ø13.5 |
| 500-600 ( 50~60T ) |
36 |
235 |
90 |
190 |
60 |
8-Ø17.5 |
| 1000 ( 100T ) |
36 |
300 |
105 |
236 |
70 |
8-Ø22 |
| 2000 ( 200T ) |
36 |
350 |
130 |
300 |
90 |
8-Ø25 |
技术参数
| 综合精度 |
0.05/0.1%F.S. |
| 输出灵敏度 |
1.5~2.5 mV / V |
| 非线性 |
≤0.05/0.1 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
0.05/0.1 % F.S. |
| 温度灵敏度漂移 |
<0.05 % F.S./10℃ |
| 零点温度漂移 |
<0.05 % F.S./10℃ |
| 输入电阻 |
380/760Ω |
| 输出电阻 |
350/700Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
