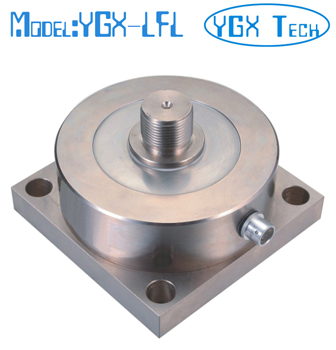

型号: YGX-LFL
压力称重测力传感器
合金钢材料
量程: 2,5,10,20,50,70,100,120,150,200,250,300KN
(200, 500kg; 1, 2, 5, 7, 10, 12, 15, 20, 25, 30T )
尺寸(mm):
尺寸(mm)
量程(KN) |
L |
L1 |
D |
D1 |
H |
H1 |
H2 |
H3 |
M |
Ø |
| 2-5 (200~500kg) |
92 |
76 |
90 |
20 |
54 |
10 |
12 |
4 |
M12 |
Ø9 |
| 10-50 (1~5T ) |
92 |
76 |
90 |
25 |
74 |
14 |
16 |
4 |
M16x1.5 |
Ø9 |
| 70-120 (7~12T ) |
124 |
102 |
120 |
32 |
82 |
16 |
16 |
4 |
M20x1.5 |
Ø11 |
| 150-200 (15~20T ) |
135 |
110 |
130 |
44 |
87 |
20 |
24 |
4 |
M30x2 |
Ø15.5 |
| 250-300 (25~30T ) |
150 |
122 |
142 |
50 |
100 |
25 |
27 |
4 |
M30x2 |
Ø17.5 |
技术参数
| 综合精度 |
0.05/0.1%F.S. |
| 输出灵敏度 |
1.5~2.0 mV / V |
| 非线性 |
≤0.05/0.1 % F.S. |
| 重复性 |
≤0.05% F.S. |
| 滞后性 |
0.05/0.1 % F.S. |
| 温度灵敏度漂移 |
<0.05 % F.S./10℃ |
| 零点温度漂移 |
<0.05 % F.S./10℃ |
| 输入电阻 |
380/760Ω |
| 输出电阻 |
350/700Ω |
| 绝缘电阻 |
>2000MΩ |
| 推荐激励电压 |
10 VDC |
| 激励电压范围 |
6~12 VDC |
| 工作温度范围 |
- 30 ~ 70oC |
| 安全过载 |
120% F.S. |
| 电缆长度 |
3 m |
| 防护等级 |
IP65 |
| 接线方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
