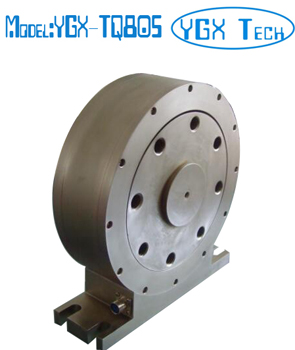

型号: YGX-TQ805  动态超薄盘式扭矩传感器

一、应用范围：
    YGX-TQ805动态盘式扭矩传感器采用超薄型法兰链接结构形势，非常适用于测试台架应用，如发动机、测功机和电动马达试验台、车轮载荷模拟试验台、变速箱和泵等试验台等应用。还主要用于：
 1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；
 2、风机、水泵、齿轮箱的扭矩及功率的检测；
 3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；
 4、可用于污水处理系统中的扭矩及功率的检测；
 6、可用于过程工业和流程工业中。

二、产品特点：
本系列扭矩传感器是在标准测扭应变传感器的基础上研制开发的，YGX-TQ805动态盘式扭矩传感器是动态扭矩传感器轴向长度最短结构的。
1.无轴承结构，可高速运转。
2.信号输出可任意选择波形─方波或脉冲波.
3.检测精度高、稳定性好、抗干扰性强。
4.不需反复调零即可；连续测量正反扭矩。
5.即可测量静止扭矩，也可测量动态扭矩。
6.体积小、重传感器可脱离二次仪表独立使用，只要按插座针号提供 +15V，-15V（200mA）的电源，即可输出阻抗与扭矩成正比的等方波或脉冲波频率信号。量轻、易于安装。

量程：0~13000Nm

产品尺寸：

尺寸（mm） : 5000~13000Nm

五、主要功能及性能指标：

六、安装：
  1．YGX-TQ805动态盘式扭矩传感器由静止外壳和旋转盘两部分组成.
    2．将旋转盘的两端通过法兰联轴器分别与动力和负载联接.
    3．静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间不可接触!

七、信号输出与信号采集：
   1、扭矩信号输出基本形式：
    •  方波信号、脉冲信号、4-20mA、1-5V、0-5V、0-10V。
    •  可根据用户需要制成电压模拟信号输出或电流模拟信号输出（单向、静止扭矩测量）。

  2、扭矩信号处理形式：
    •  扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。
    •  扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。
    •  直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。

 八、维护与保养：
  1.无轴承结构，免维护加油。
  2.应储存在干燥、无腐蚀、室温为 -20℃-70℃的环境里。

九、注意事项：
  1.安装时，不能带电操作，切莫直接敲打、碰撞扭矩传感器。
  2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。
  3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA•  屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
  4.径向跳动不得大于0.5mm!
  5.使用中如有疑问请及时与本公司联系,保修期之内不得自行拆卸。
