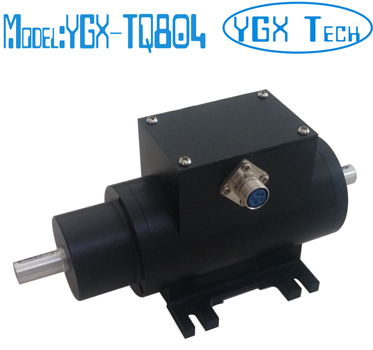

型号: YGX-TQ804  非接触式动态微扭矩传感器

一、概述
YGX-TQ804系列微量程扭矩传感器是在标准测扭应变传感器的基础上研制开发的专门传递扭矩参数的扭矩传感器。YGX-TQ804型微量程扭矩传感器在结构上避免了轴承的磨擦力矩的干扰。

特点：
可传递静止扭矩信号、动态扭矩信号，传递信号时与是否旋转，转速和转向无关，可以适应长时间,精度高，稳定性好，体积小，重量轻，易于安装，不需反复调零即可连续传递正反转扭矩信号，没有集流环等磨损件，可以高转速长时间运行，抗干扰性强；可任意位置,任意方向安装。

量程: 0.01～2N.m

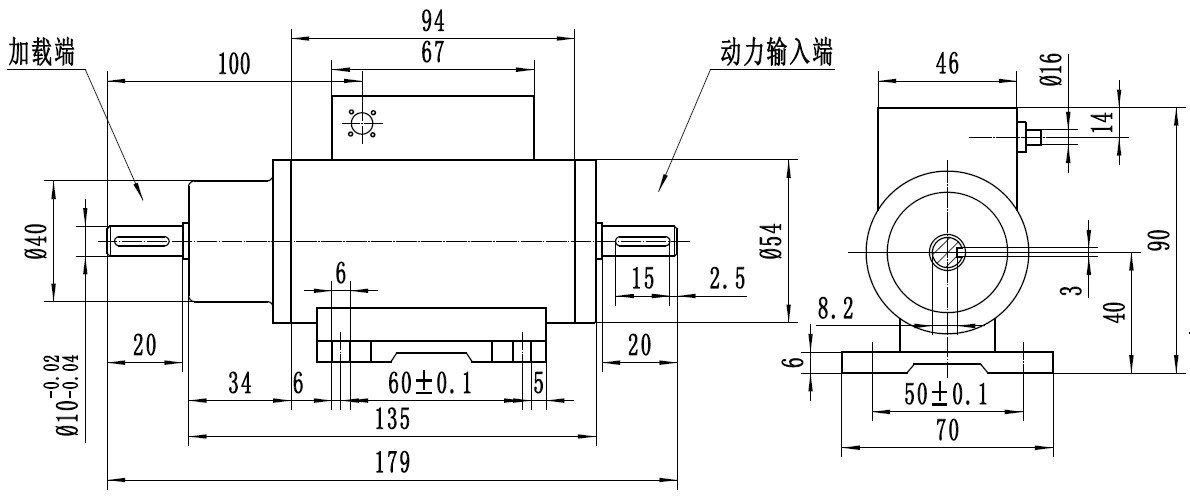

产品尺寸

技术参数

三、量程的计算及选择：
       计算公式： M=9550×P/n
       M ： 转矩（ N.M ） 　P ：功率（ Kw ） 　n ：转速（ r/min ）
      在以三相感应电动机为原动机的机械系统中，转矩量程应选择为额定转矩的 2～3 倍。

四、安装使用：
1. YGX-TQ804微量程扭矩传感器分为A端和B端，B端为测试端，A端为辅助端，B端通过联轴器与被测试设备相联接安装时一定要避免附加弯矩。
2. 由于本传感器弹性体非常精小，所以要严格限制过载，过载范围≤100%，否则极易损坏。为了避免联轴器重力带来的弯矩误差，建议尽可能垂直使用。
3. 传递电动机的输出扭矩时：将电动机的输出轴与传感器传递端相连接，在传感器的辅助端上连接一台直流发电机，在发电机的输出端连接一个滑线电位器，改变发电机的负载电流，即可调节被测电机的输出扭矩
4. 测负载阻力扭矩时：将负载设备与传感器的传递端相连接，在传感器的辅助端上连接相应功率的电动机，启动电动机即可传递出负载设备的阻力矩.

五、注意事项：
1. 接线必需正确，供电范围：+15VDC±1V。
2. 信号线输出不得对地、对电源短路，输出电流不大于10mA。
3. 屏蔽电缆线的屏蔽必须与+15V的公共端（电源地）连接。
4. 传感器弹性体非常精小，所以要严格限制过载，过载范围≤100%，否则极易损坏。
5. 径向跳动不得大于0.5mm。
6. 使用中如有疑问请及时与本公司联系，保修期之内不得自行拆卸。
7. 如外形图中可以看到此传感器的B端为测试端,A端为外加动力端,因量程小特别容易损坏,安装时一定要特别注意。
