六维力传感器 六分力传感器

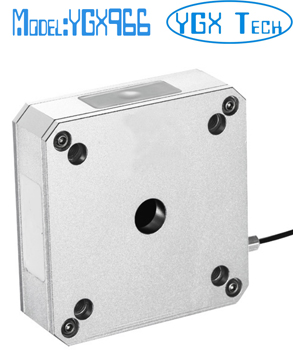

型号: YGX966 六维力传感器 六分力传感器
特点和用途::
铝合金材料，安装替换方便
六维力测量
精度高
应用于遥控机器，机器人手术，机械手臂研究，
手指力研究，精密装配，自动磨削、轮廓跟踪、双手协调.
量程: （可提供多种和定制设计.）
|
量程
|
Fx
|
Fy
|
Fz
|
Mx
|
My
|
Mz
|
材料
|
重量
|
|
50N
|
50N
|
50N
|
1.5N.m
|
1.5N.m
|
5N.m
|
铝合金
|
0.17kg
|
|
100N
|
100N
|
100N
|
3N.m
|
3N.m
|
10N.m
|
|
200N
|
200N
|
200N
|
6N.m
|
6N.m
|
20N.m
|
|
300N
|
300N
|
300N
|
9N.m
|
9N.m
|
30N.m
|
|
输出灵敏度(mV/V)
|
1.0
|
1.0
|
1.0
|
1.0
|
1.0
|
0.5
|

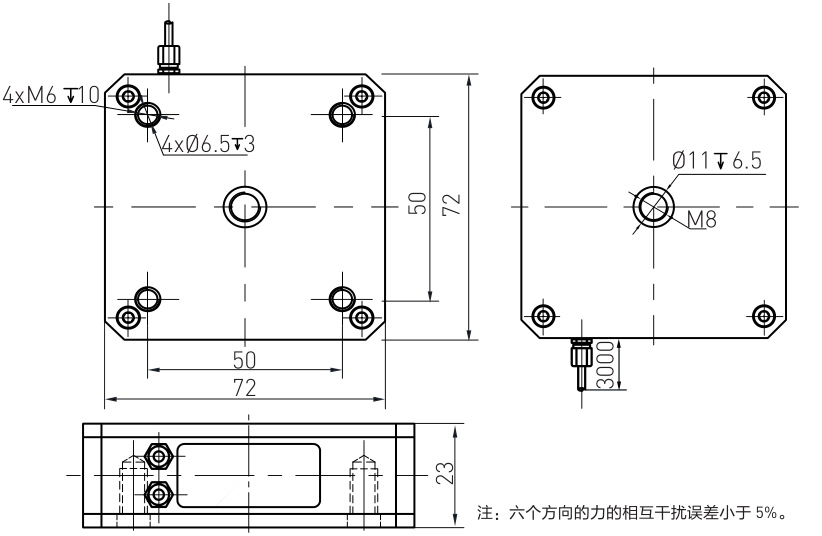

尺寸(mm):

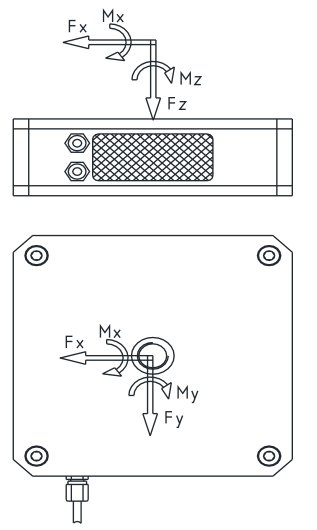

受力方向
技术参数
|
零点输出
|
± 2 % F.S.
|
|
综合误差
|
0.5 % F.S.
|
|
调前串扰
|
± 5 % F.S.
|
|
调后串扰
|
±2.5 % F.S.
|
|
温度灵敏度漂移
|
0.5 % F.S. / 10ºC
|
|
零点温度漂移
|
0.5 % F.S. / 10ºC
|
|
输出电阻
|
350±5Ω
|
|
激励电压
|
5-10 V
|
|
最大激励电压
|
15 V
|
|
工作温度范围
|
- 10 ~ 60ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø2.4×3000 (2x)
|
|
防护等级
|
IP65
|
|
接线方式
|
电压: 输入+ (红) 输入-(黑)
Fx: 信号+(绿) 信号-(白)
力 通道: Fy: 信号+(蓝) 信号-(黄)
Fz: 信号+(棕) 信号-(灰)
Mx: 信号+(绿) 信号-(白)
力矩 通道: My: 信号+(蓝) 信号-(黄)
Mz: 信号+(棕) 信号-(灰)
|
|
|
|
|
