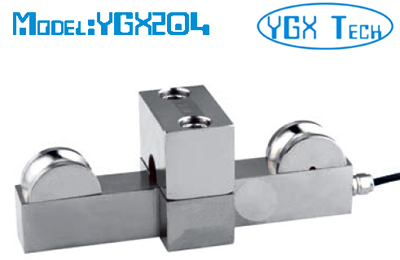

张力传感器 1T 2T 3.5T 5T 10T 20T 30T 40T
型号: YGX204
特点和用途:
合金钢材料
安装方便，操作简单
主要用于钢丝绳张力测量
IP66
量程: 1, 2, 3.5, 5, 10, 20, 30, 40T

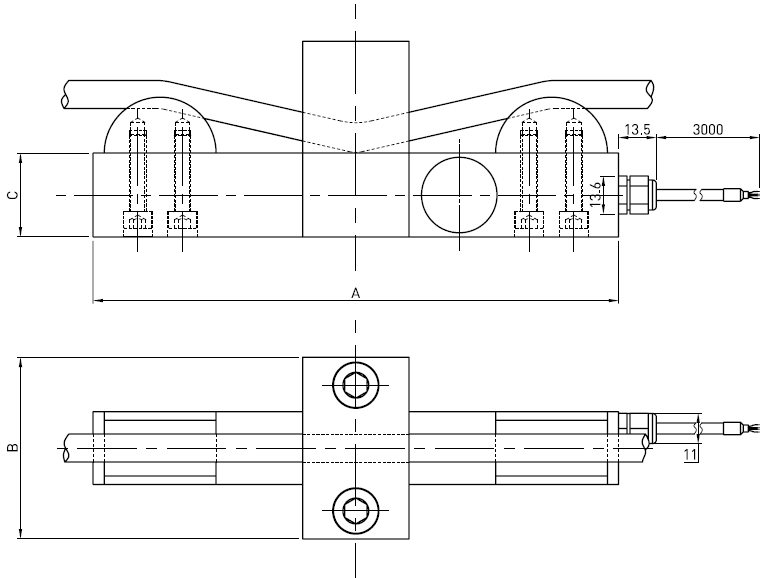

尺寸(mm):
|
钢丝绳张力
|
量程
|
钢丝绳直径
|
A
|
B
|
C
|
材料
|
重量
|
|
1T
|
1T
|
Ø6~14
|
164
|
60
|
28
|
合金钢
|
1.5kg
|
|
2T
|
1T
|
Ø10~18
|
164
|
60
|
28
|
1.8kg
|
|
3.5T
|
1.8T
|
Ø10~18
|
188
|
65
|
30
|
2.2kg
|
|
5T
|
2.5T
|
Ø16~24
|
182
|
68
|
34
|
2.4kg
|
|
10T
|
5T
|
Ø24~36
|
200
|
80
|
40
|
3.7kg
|
|
20T
|
10T
|
Ø24~36
|
240
|
90
|
45
|
5.9kg
|
|
30~40T
|
15~20T
|
Ø34~48
|
310
|
130
|
52
|
11.2kg
|
技术参数
|
输出信号
|
4~20mA
0~10V (可选)
|
|
供电电压
|
12~36VDC
|
|
输出灵敏度
|
1.0±10% mV/ V
|
|
零点输出
|
±2% F.S.
|
|
非线性
|
≤0.5% F.S.
|
|
迟滞
|
0.5% F.S.
|
|
重复性
|
0.5% F.S.
|
|
蠕变(30分钟)
|
0.05% F.S.
|
|
温度灵敏度漂移
|
0.025% F.S. / 10ºC
|
|
零点温度漂移
|
0.025% F.S. / 10ºC
|
|
输入电阻
|
780±10Ω
|
|
输出电阻
|
700±10Ω
|
|
绝缘电阻
|
≥5000MΩ / 50VDC
|
|
激励电压
|
10V
|
|
最大激励电压
|
15V
|
|
温度补偿范围
|
-10~60ºC
|
|
工作温度范围
|
-20~80ºC
|
|
安全过载
|
150% F.S.
|
|
极限过载
|
200% F.S.
|
|
电缆尺寸
|
Ø4×3000mm
|
|
防护等级
|
IP66
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
