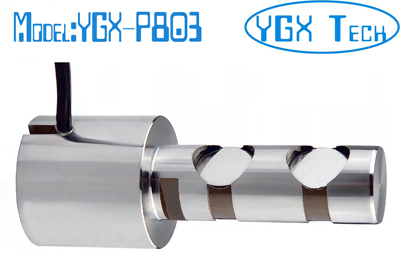

轴销称重传感器 0.5t 1t 2t 3t 5t 10t 20t 30t 50t
型号: YGX-P803
特点和用途:
不锈钢材料
长期稳定性好，IP67
可取代现有的转轴，便于安装
适用于港口、码头货物计量及启闭机、起吊设备的安全检测。
量程: 0.5T-50T

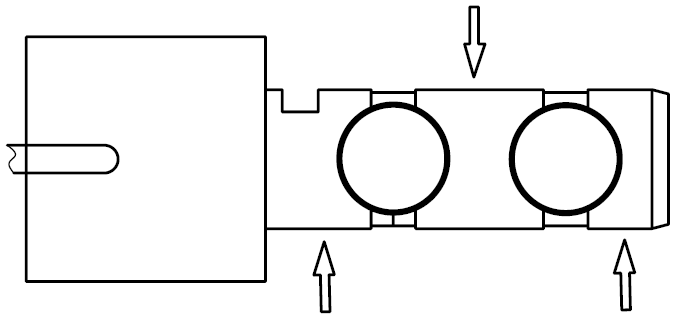

受力方向：

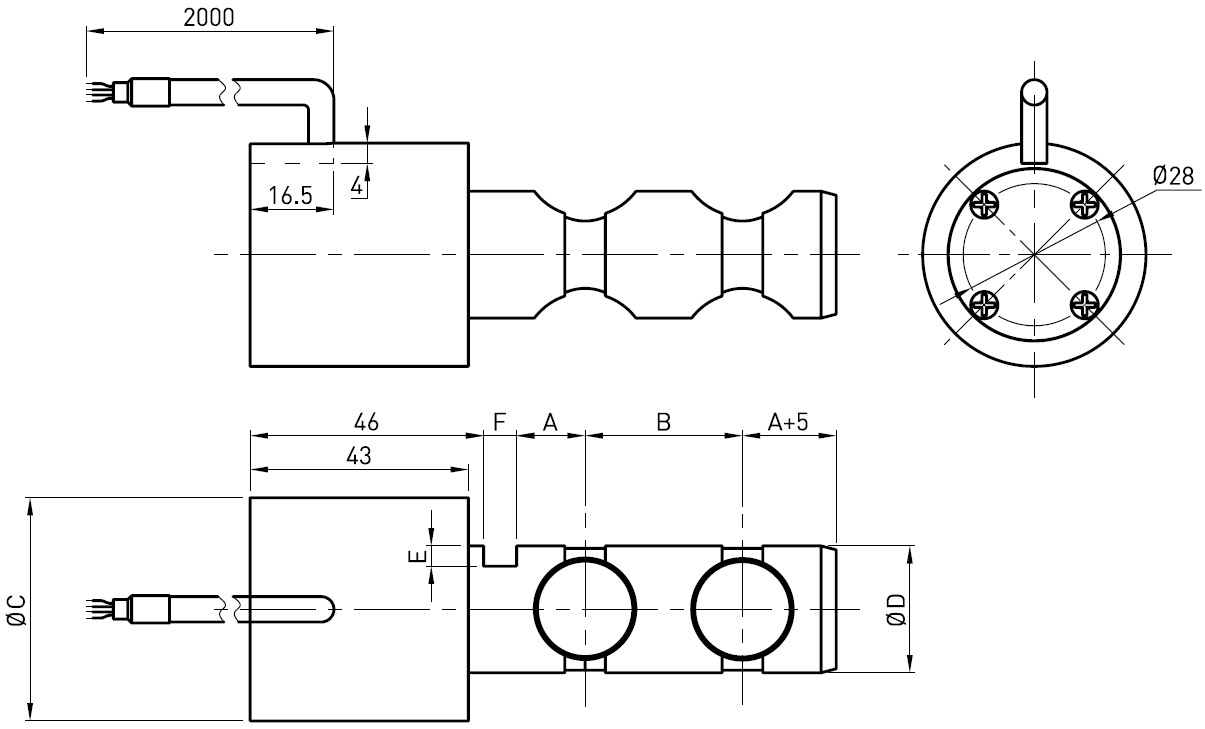

尺寸(mm):
尺寸(mm)
量程(T) |
A |
B |
C |
D |
E |
F |
材料 |
重量 |
| 0.5, 1, 2 |
13.5 |
31 |
44 |
25 |
4.5 |
6.5 |
不锈钢 |
0.7 kg |
| 3, 5 |
18 |
47 |
44 |
35 |
6 |
6.5 |
不锈钢 |
1.0kg |
| 10 |
27 |
66 |
50 |
50 |
7 |
8.5 |
不锈钢 |
2.3kg |
| 20 |
32.5 |
90 |
65 |
65 |
9.5 |
8.5 |
不锈钢 |
5.0kg |
| 30 |
40 |
100 |
75 |
75 |
10.5 |
10.5 |
不锈钢 |
8.0kg |
| 50 |
49 |
117 |
85 |
85 |
12.5 |
10.5 |
不锈钢 |
11kg |
技术规格
|
输出灵敏度
|
1.0±10% mV / V
|
|
零点输出
|
± 1 % F.S.
|
|
非线性
|
0.1-0.5 % F.S.
|
|
滞后
|
0.1-0.5 % F.S.
|
|
重复性
|
0.25% F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
350±10Ω (Option1)
780±10Ω (Option2)
|
|
输出电阻
|
350±5Ω (Option1)
700±2Ω (Option2)
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
10 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
200% F.S.
|
|
极限超载
|
300 % F.S.
|
|
电缆线尺寸
|
Ø5×2000 mm
|
|
防护等级
|
IP67
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
