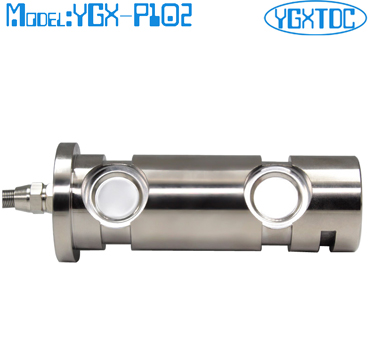

轴销称重测力传感器 5t 7t 10t 15t 20t
型号：YGX-P102
特点和用途:
轴销式传感器采用轴销外形双剪切梁结构，具有抗偏载、抗扭曲、精度高等特点，是测量轴承、滑轮等构件的径向载荷或钢丝绳张力的专用传感器，它可以代替滑轮销轴安装在结构中作经向力测量。它可以代替滑轮轴销安装在结构中作向力测量。既能起到替代原有轴的功能，又起到称重测力传感器的作用，从而使整个称重测力控制系统的机械部件大大简化。
可适用于起重、水里、船舶、等行业的过程控制及系统测量。
量程: 2~100T

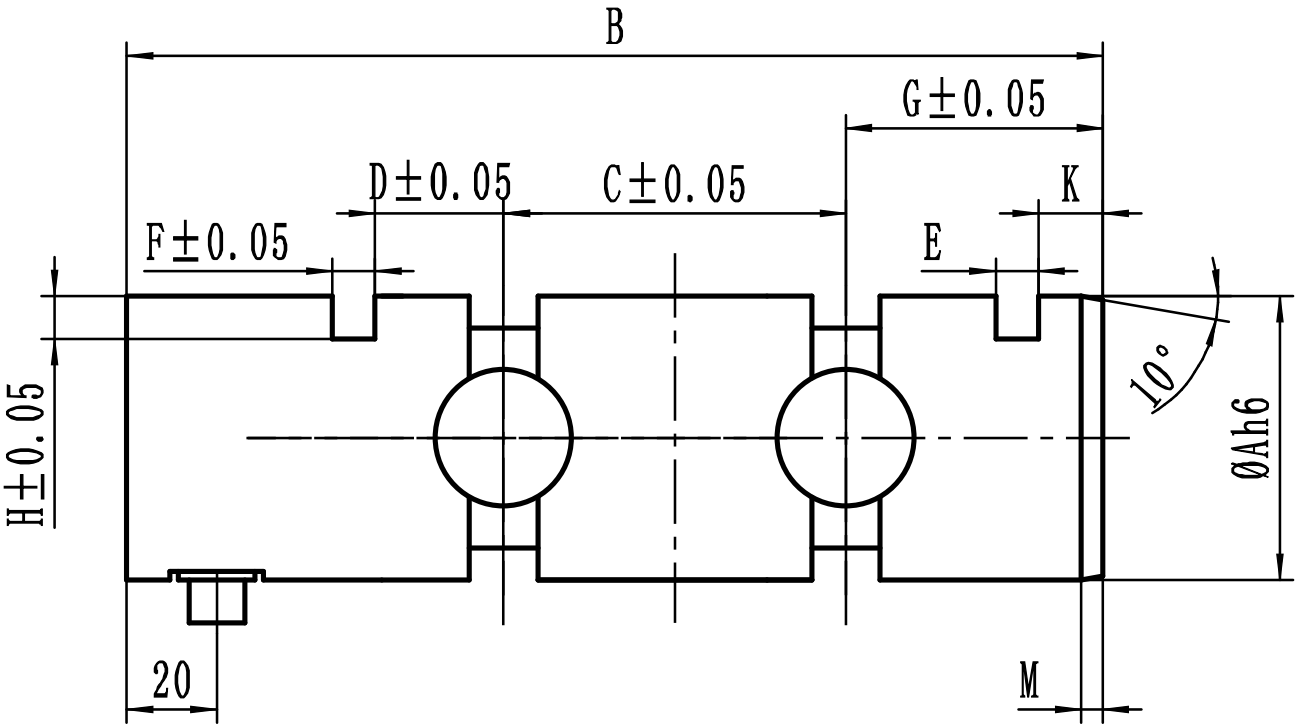

尺寸(mm)：
|
尺寸(mm)
量程
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
K
|
M
|
|
2,3,5t
|
50
|
180
|
66
|
27
|
4.5
|
6.5
|
32
|
7
|
9
|
3
|
|
7,10t
|
60
|
190
|
96
|
14
|
10
|
9
|
33
|
9
|
9
|
5
|
|
10,15t
|
65
|
210
|
116
|
14
|
10
|
9
|
32
|
9
|
8
|
5
|
|
20,30t
|
80
|
225
|
109
|
20
|
12
|
11
|
40
|
10
|
8
|
6
|
|
40,50,100t
|
120
|
275
|
153
|
25
|
14
|
13
|
51
|
15
|
12
|
6
|
技术参数
|
灵敏度
|
1±0.05mV/V
|
|
非线性
|
0.5%F·S
|
|
滞后
|
0.5%F·S
|
|
重复性
|
0.5%F·S
|
|
蠕变(30min)
|
0.5%F·S
|
|
零点输出
|
±2%F·S
|
|
零点温度系数
|
0.05%F·S/10℃
|
|
灵敏度温度系数
|
0.05%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
750±5Ω
|
|
输出电阻
|
700±5Ω
|
|
安全过载
|
150%F·S
|
|
极限过载
|
300%F·S
|
|
绝缘电阻
|
≥5000MΩ(100VDC)
|
|
推荐激励电压
|
5V-15V
|
|
线缆
|
Φ5x3m
|
|
线缆极限拉力
|
10kg
|
|
防护等级
|
IP65
|
|
响应频率
|
10kHz
|
|
TEDS
|
可选
|
|
Wiring
|
红色: + 电源 黑色: - 电源
绿色: + 信号 白色: - 信号
|
|
|
|
|
