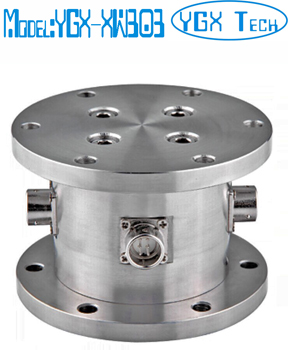

三维力传感器
型号: YGX-XW303
特点和用途:
三维力的测量，微型传感器，不锈钢材料，坚固耐用。• 采用金属箔式应变片技术，相互干扰误差小。
用于机器人手过载保护。自动化工具，用于测试机组。
| 量程 |
三个方向的力的相互干扰误差小于5%
|
| X: 20/30/50/100/150/200/300/500KG |
| Y: 20/30/50/100/150/200/300/500KG |
| Z: 30/50/100/200/300/500/1000KG |
重量：1.8kg
尺寸 (mm):
技术参数说
|
输出灵敏度
|
1.0 ± 10% mV / V
|
|
零点输出
|
± 2% F.S.
|
|
非线性
|
0.5% F.S.
|
|
滞后
|
0.25 % F.S.
|
|
重复性
|
0.25 % F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
385 ± 30 Ω
|
|
输出电阻
|
350 ± 5 Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
10 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80 ºC
|
|
安全超载
|
120 % F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
3×Ø5×1500mm
|
|
防护等级
|
IP65
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
