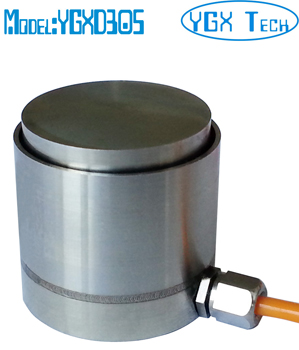

微型压式称重测力传感器2klb 3klb 5klb 10klb 15klb 20klb 30klb 60klb
型号: YGXD305
特点和用途:
不锈钢材料，微型传感器。采用金属箔式应变片技术。
高度低，变形量小。
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制。.
量程: 2klb, 3klb, 5klb, 10klb, 15klb, 20klb, 30klb, 60klb
受力方向
尺寸(mm):
|
尺寸(mm)
量程 ( K lb )
|
A
|
B
|
C
|
D
|
材料
|
重量
|
| 2,3,5 |
15.9
|
13.4
|
16.5
|
101
|
不锈钢
|
0.1kg
|
| 10,15 |
22.4
|
20.4
|
22.4
|
101
|
0.1kg
|
| 20,30 |
31.8
|
28.9
|
28.7
|
127
|
0.2kg
|
| 60 |
59.5
|
41.5
|
35.5
|
300
|
0.8kg
|
技术参数
|
输出灵敏度
|
2.0±10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
1 % F.S.
|
|
滞后
|
1 % F.S.
|
|
重复性
|
0.5% F.S.
|
|
蠕变 (30分钟)
|
0.1 % F.S.
|
|
温度灵敏度漂移
|
0.1 % F.S. / 10ºC
|
|
零点温度漂移
|
0.1 % F.S. / 10ºC
|
|
输入电阻
|
385±10Ω
|
|
输出电阻
|
350±5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
5 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø2×1500 mm
|
|
防护等级
|
IP65
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
