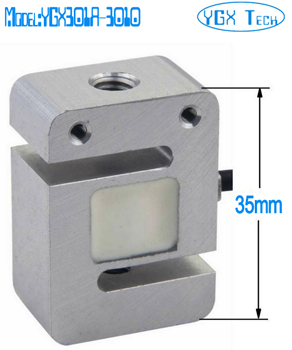

微型拉压力传感器 1kg 2kg 3kg 5kg 10kg 15kg 20kg 30kg 50kg

型号: YGX301A-3010

特点和用途:
铝合金或合金钢结构，采用金属箔式应变片技术。
拉压双向。
用于推拉力计，料斗秤，工业测量系统。

量程: 1kg, 2kg, 3kg, 5kg, 10kg, 15kg, 20kg, 30kg, 50kg

受力方向

尺寸(mm):

量程	材料	重量
1,2,3,5,10,15,20,50kg	铝合金合金钢(可选)	0.1kg

技术参数

输出灵敏度	2.0 ± 10% mV / V
零点输出	± 2 % F.S.
非线性	0.05 % F.S.
滞后	0.05 % F.S.
重复性	0.05% F.S.
蠕变 (30分钟)	0.05 % F.S.
温度灵敏度漂移	0.025 % F.S. / 10ºC
零点温度漂移	0.025 % F.S. / 10ºC
输入电阻	410±10Ω 385±10Ω(合金钢)
输出电阻	350±5Ω
绝缘电阻	≥5000MΩ/100VDC
激励电压	5 V
最大激励电压	15 V
温度补偿范围	- 10 ~ 60 ºC
工作温度范围	- 20 ~ 80ºC
安全超载	120% F.S.
极限超载	200 % F.S.
电缆线尺寸	Ø3×1500 mm
防护等级	IP65
连接方式	输入: 红 (+) 黑 (-) ; 输出: 绿 (+) 白 (-)
