拉压称重测力传感器 5kg 10kg 50kg 100kg 200kg 300kg 500kg 1t 3t 5t

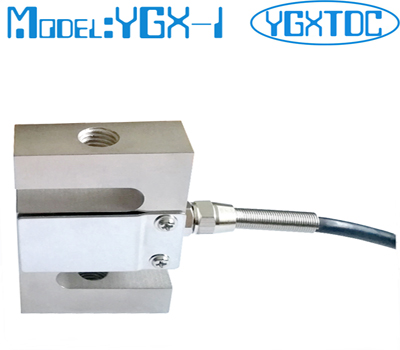

型号：YGX-I
特点和用途:
采用S型梁结构，拉、压均可使用。测量精度高、稳定性好、输出对称性好。
广泛应用于皮带秤、料斗秤、机电结合秤、万能材料试验机、吊钩秤及各种工程装置的测力系统。
量程：5kg-5t
尺寸(mm)：
|
尺寸(mm)
量程
|
A
|
B
|
C
|
D
|
|
5-50kg
|
M8×1.25
|
12.7
|
50.8
|
63.5
|
|
100-300kg
|
M12×1.75
|
19
|
50.8
|
76.2
|
|
500kg-1t
|
M12×1.75
|
25.4
|
50.8
|
76.2
|
|
2-5t
|
M18×1.5
|
25.4
|
76.2
|
108
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.03%F·S
|
|
滞后
|
≤±0.03%F·S
|
|
重复性
|
≤±0.03%F·S
|
|
蠕变（30分钟）
|
≤±0.03%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.03%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.03%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350±20Ω
|
|
输出电阻
|
350±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP65
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
