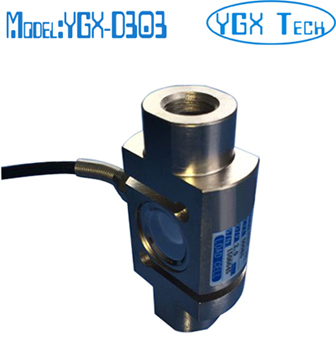

拉压称重测力传感器 0.2T 0.7T 1T 2T 5T 6T 8T 10T
型号：YGX-D303
特点和用途:
该传感器采用柱式S型结构、强度好、稳定性好等特点。
广泛应用于天车秤、料斗秤等工业自动化过程控制的拉力测量。
量程:0.2~10T
尺寸(mm)：
|
尺寸(mm)
量程
|
ΦA
|
B
|
ΦC
|
D
|
E
|
M
|
|
0.2-0.7t
|
44
|
88
|
28
|
56
|
26
|
M16×1.5
|
|
1-5t
|
58
|
112
|
38
|
68
|
44
|
M24×1.5
|
|
10t
|
84
|
160
|
60
|
103
|
58
|
M36×4
|
技术参数
|
参数
|
技术指标
|
|
灵敏度
|
2.0±0.05mV/V
|
|
非线性
|
≤±0.05%F·S
|
|
滞后
|
≤±0.05%F·S
|
|
重复性
|
≤±0.05%F·S
|
|
蠕变（30分钟）
|
≤±0.05%F·S
|
|
零点输出
|
≤±1%F·S
|
|
零点温度系数
|
≤±0.05%F·S/10℃
|
|
灵敏度温度系数
|
≤±0.05%F·S/10℃
|
|
工作温度范围
|
-20℃～+80℃
|
|
输入电阻
|
350±20Ω
|
|
输出电阻
|
350±5Ω
|
|
安全过载
|
≤150%F·S
|
|
绝缘电阻
|
≥5000MΩ(50VDC)
|
|
推荐激励电压
|
10V-15V
|
|
防护等级
|
IP67
|
|
接线方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
