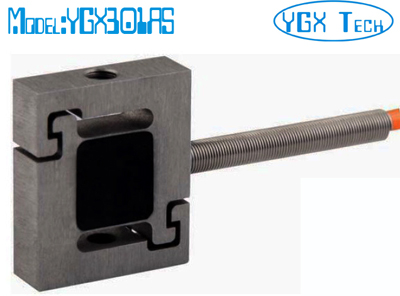

微型拉压称重测力传感器 5N 10N 20N 50N 100N 200N 250N 300N 500N 1000N 2000N
型号: YGX301AS
特点和用途:
不锈钢材料，带过载保护，微型传感器，高度低。
拉压双向。
主要用于推拉力计，料斗秤，工业测量系统。
量程: 5N, 10N, 20N, 50N, 100N, 200N, 250N, 300N,500N, 1000N, 2000N
受力方向
尺寸(mm):
|
尺寸(mm)
量程 (N)
|
M
|
H
|
A
|
B
|
材料
|
重量
|
|
5,10,20
|
M3
|
6
|
16
|
19.1
|
不锈钢
|
0.1kg
|
|
50,100,200,300,500
|
M4
|
6
|
16
|
19.1
|
|
250,300,500,1000,2000
|
M8
|
14
|
26
|
40
|
技术参数
| 输出灵敏度 |
2.0 ± 10% mV / V |
| 零点输出 |
± 2 % F.S. |
| 非线性 |
0.15 % F.S. |
| 滞后 |
0.05 % F.S. |
| 重复性 |
0.05% F.S. |
| 蠕变 (30分钟) |
0.05 % F.S. |
| 温度灵敏度漂移 |
0.05 % F.S. / 10ºC |
| 零点温度漂移 |
0.05 % F.S. / 10ºC |
| 输入电阻 |
350±30Ω |
| 输出电阻 |
350±5Ω |
| 绝缘电阻 |
≥5000MΩ/100VDC |
| 激励电压 |
5 V |
| 最大激励电压 |
15 V |
| 温度补偿范围 |
- 10 ~ 60 ºC |
| 工作温度范围 |
- 20 ~ 80ºC |
| 安全超载 |
150% F.S. |
| 极限超载 |
300 % F.S. |
| 电缆线尺寸 |
Ø2×1500 mm |
| 防护等级 |
IP66 |
| 连接方式 |
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
