微型S型称重传感器 1kg 2kg 3kg 5kg 10kg, 15kg 20kg 30kg 50kg 100kg 200kg

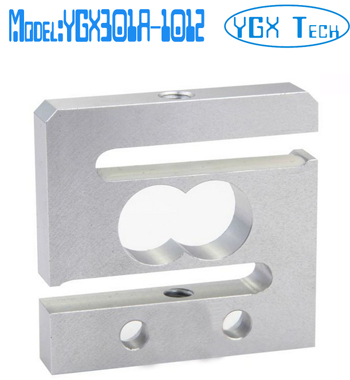

型号: YGX301A-1012
特点和用途:
铝合金或合金钢结构，采用金属箔式应变片技术。
拉压双向.
用于推拉力计，料斗秤，工业测量系统。
量程: 1kg, 2kg, 3kg, 5kg, 10kg, 15kg, 20kg,30kg,50kg,100kg,200kg
受力方向
尺寸(mm):
|
量程
|
材料
|
重量
|
|
1,2,3,5,10,15,20,30kg
|
铝合金
|
0.1kg
|
|
20,100,200kg
|
合金钢
|
0.2kg
|
技术参数
|
输出灵敏度
|
2.0±10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
0.03 % F.S.
|
|
滞后
|
0.03 % F.S.
|
|
重复性
|
0.02% F.S.
|
|
蠕变 (30分钟)
|
0.03 % F.S.
|
|
温度灵敏度漂移
|
0.025 % F.S. / 10ºC
|
|
零点温度漂移
|
0.025 % F.S. / 10ºC
|
|
输入电阻
|
410±10Ω
385±10Ω(alloy steel)
|
|
输出电阻
|
350±5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
5 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
150% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø3×1500 mm
|
|
防护等级
|
IP65
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
