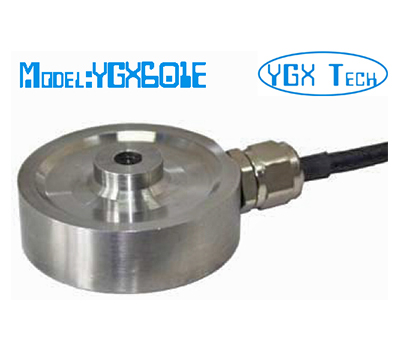

微型压式测力传感器 0.5KN 2KN 4KN 8KN 12KN 25KN
型号: YGX601E
特点和用途:
高度低，变形量小
不锈钢材料
可定制，防护等级：IP66
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制
量程: 0.5, 2, 4, 8, 12, 25KN
受力方向

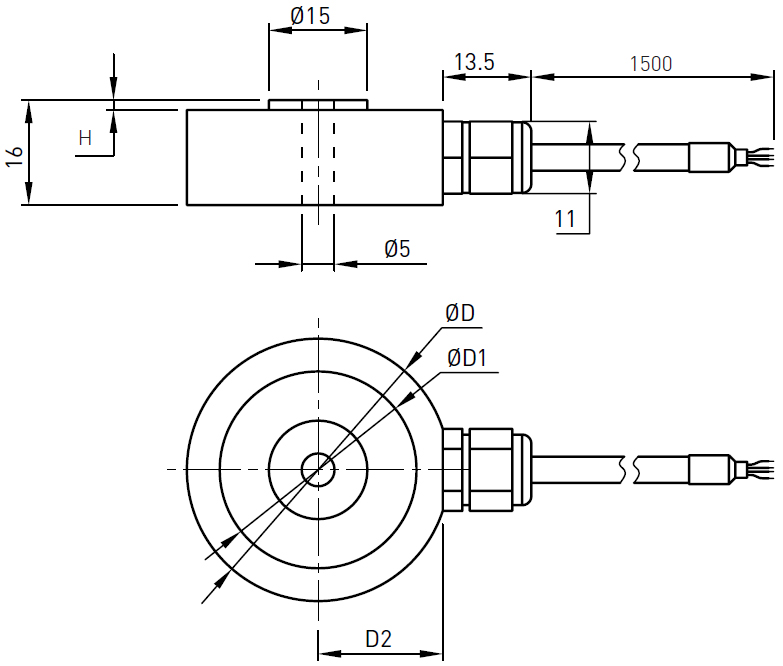

尺寸(mm):
|
尺寸(mm)
量程(KN)
|
D
|
D1
|
D2
|
H
|
材料
|
重量
|
|
0.5/2
|
40
|
30
|
19
|
3.4
|
不锈钢
|
0.3kg
|
|
4
|
40
|
30
|
19
|
2.8
|
|
8
|
40
|
30
|
19
|
1.5
|
|
12
|
47
|
35
|
22.8
|
2
|
0.4kg
|
|
25
|
47
|
35
|
22.8
|
1.5
|
技术参数
|
输出灵敏度
|
2.0±10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
0.5 % F.S.
|
|
滞后
|
0.3% F.S.
|
|
重复性
|
0.2 % F.S.
|
|
蠕变 (30分钟)
|
0.05 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
380±10Ω
|
|
输出电阻
|
350±5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
10 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
120% F.S.
|
|
极限超载
|
150 % F.S.
|
|
电缆线尺寸
|
Ø4×1500 mm
|
|
防护等级
|
IP66
|
|
连接方式
|
Red: + Excitation Black: - Excitation
Green: + Signal White: - Signal
|
注：屏蔽线不与弹性体相连。
|
|
|
|
