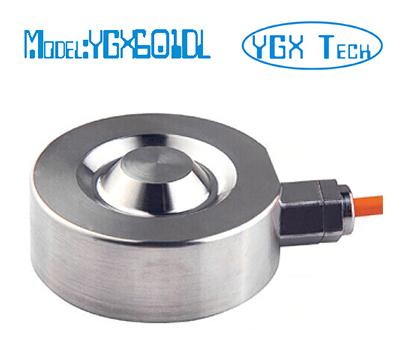

微型称重测力传感器 50N 1KN 50KN 120KN
型号: YGX601DL
特点和用途:
不锈钢材料；高度低，变形量小。
适用于各种小空间测力，广泛用于工业、研发等领域的测量和控制。
量程: 50N – 120 KN
受力方向

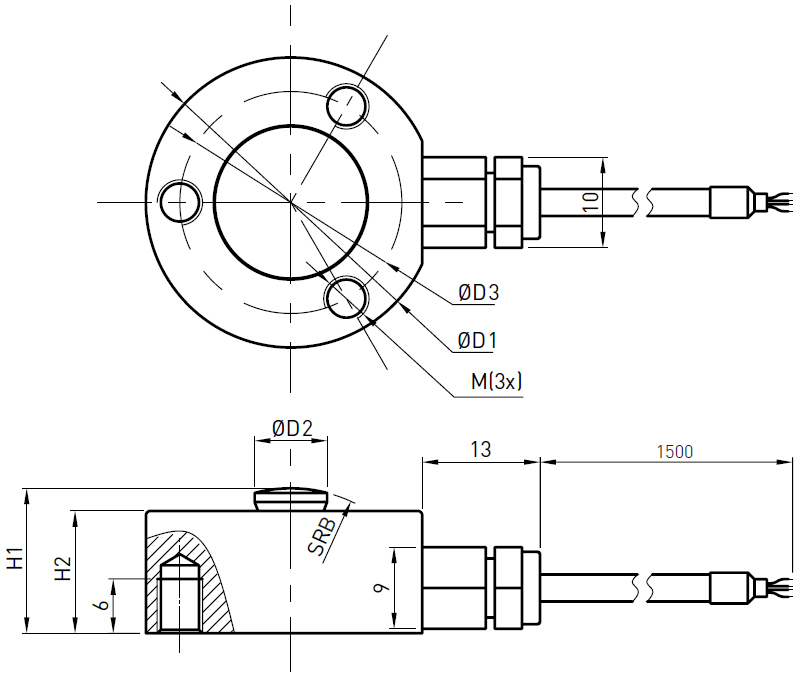

尺寸(mm)：
|
尺寸 (mm)
量程 (N)
|
D1
|
D2
|
D3
|
H1
|
H2
|
B
|
M
|
材料
|
重量
|
|
50,100,200,300,500
|
25
|
5
|
19
|
16
|
14.5
|
10
|
M4
|
不锈钢
|
0.1kg
|
|
1K,2K,3K,5K,10K
|
32
|
8
|
24.5
|
16
|
14
|
16
|
M5
|
0.1kg
|
|
20K,30K,50K
|
38
|
11
|
30
|
16
|
14
|
20
|
M6
|
0.2kg
|
|
60K,100K,120K
|
51
|
15
|
41
|
25
|
22
|
30
|
M8
|
0.4kg
|
技术参数
|
输出灵敏度
|
1.5±10% mV / V
|
|
零点输出
|
± 2 % F.S.
|
|
非线性
|
0.5 % F.S.
|
|
滞后
|
0.5 % F.S.
|
|
重复性
|
0.5% F.S.
|
|
蠕变 (30分钟)
|
0.1 % F.S.
|
|
温度灵敏度漂移
|
0.05 % F.S. / 10ºC
|
|
零点温度漂移
|
0.05 % F.S. / 10ºC
|
|
输入电阻
|
385±10Ω
|
|
输出电阻
|
350±5Ω
|
|
绝缘电阻
|
≥5000MΩ/100VDC
|
|
激励电压
|
5-10 V
|
|
最大激励电压
|
15 V
|
|
温度补偿范围
|
- 10 ~ 60 ºC
|
|
工作温度范围
|
- 20 ~ 80ºC
|
|
安全超载
|
120% F.S.
|
|
极限超载
|
200 % F.S.
|
|
电缆线尺寸
|
Ø3×1500 mm
|
|
防护等级
|
IP67
|
|
连接方式
|
输入: 红 (+) 黑 (-) ;
输出: 绿 (+) 白 (-)
|
|
|
|
|
